~あらまし~
某所で「なかGさん頑張ったら緑川光の声に聞こえるよ(嘲笑)」と言われたので手軽に自分の声を録音・再生したくなった。
先日投降したRAVAに効果音ユニットを取り付けたくなったのでSEの録音・再生できるLSIの実験が必要になった。
aitendoで買ったISD1730は一見便利そうであるが、データシートに乗っている推奨回路は素子数が多く面倒くさい小型化が難しい。
そこでなるべくシンプルな回路構成でISD1730をスタンドアローンモードで使う方法を示す。ただし推奨される回路ではないので動作不良があっても知らん。←重要


ブレッドボードでの実験図

拍手[0回]


~サンプリング周波数~
録音のサンプリング周波数、合計録音時間は外部抵抗Roscの大きさによって変わる。データシートにも数点の例が載っているが、グラフにしたので自分の求める値の参考にしたい。
録音する音の周波数の目安とサンプリング周波数の大きさの兼ね合いはサンプリング定理とかぐぐって決めると良いよ(ぁ←あまり分かってない

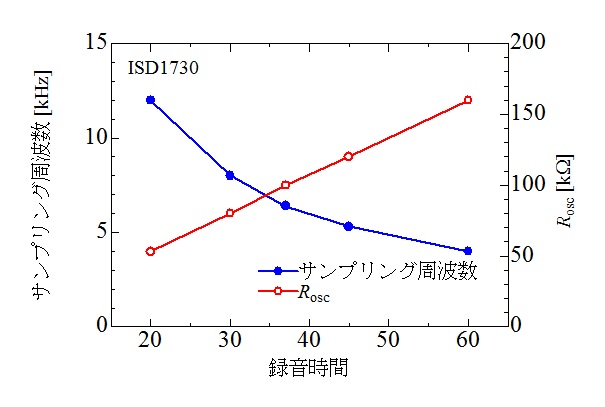

録音時間・Rosc・サンプリング周波数の関係図

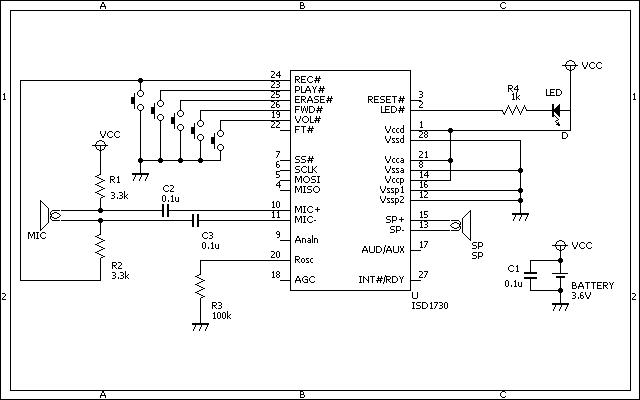

~回路構成~
推奨される素子をなるべく削って、単電源で動かしてみたところ、ちゃんと動いた。ただしバッテリーとGNDに並列にコンデンサを入れること。入れないと露骨に音質が下がり、役に立たなかった。


~まとめ~
割と最小限の素子でICを使えたと思うが、先述したようにノイズが多いようなので、ノイズ対策はしっかりと!

~参考~
データシート
http://www.elexp.com/a_data/ISD1700.pdf

日本語マニュアル
http://www.microtechnica.tv/support/manual/isd1700/isd1700_jpman.pdf
