~あらまし~
昨年発売されたAVRマイコンTINY10は米粒と同じ程度の大きさでありながらADコンバータや16ビットタイマーを内蔵しており、電子工作の小型化に貢献できると考えられる。しかしながら書込み方式が有名なTINY2313やMEGA168と異なるため、工作のしきいを高くしているような希ガス。本記事ではwebで見つけた資料を参考にLEDをチカチカさせるテストをしてみたので詳細をうpする。


↑通称米粒AVRTINY10と有名なトランジスタc1815のサイズ比較

拍手[0回]


以下に実験回路図とブレッドボードで実験した図を示す。ただし虫めがねでもないと1番ピンが分からない(というか虫めがねあっても辛いwww)LSIの方向を間違う可能性があるので電源Vccにはダイオードを1つ加えてGNDとVccを間違えても良いようにした(ぁ
書込みはmkII、環境はavrstudio4である。

注意する点
・LSIの動作電圧は1.8V~5.5Vであるが、書込みの際には5Vを印加すること。何かしらの事情でRESET#に12V印加を推奨する場合があるようですが、とりあえずは必要ないようです。詳しくは分からんので事情が知りたい人は調べてくださいw
・5V以外の電圧で書きこもうとすると「フラッシュに0x○○が入ってるはずだけど0x△△がはいってるお!マニュアル見ろよm9(^Д^)」という感じのエラーでました。
・AVRにプログラムを書き込んでもすぐには動作が始まりません。書込み後はリセットするか電源を入れ直すと動作が始まります。

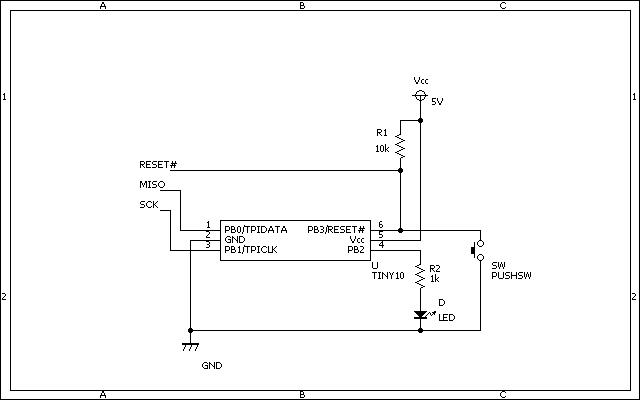

回路図

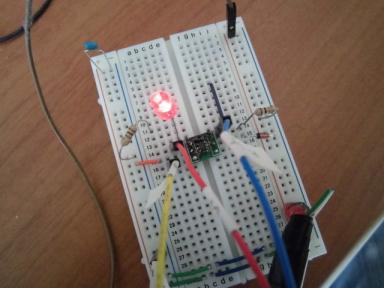

ブレッドボードで実験した図

~まとめ~
とりあえずLチカできたんで、今後も必要があれば使っていく予定。
