ゆっくりLSI動作試験

通称ゆっくりLSIこと「ATP3010F4」の動作テストを行いました。
ATP3010F4はシリアル信号を送ってやると、ニコ動でおなじみの「ゆっくり」の声で読み上げてくれるという話題のLSIです。
アクセントや文区切りもできるので、変調回路等を上手に使えばポータブル初音ミク的なものも作れるかもしれません。

メーカー「Arduinoと互換性があるのでLSIを取り換えるだけで使えます（どや」
俺達「だが断る」
…というわけで、USB-シリアル変換モジュールFT232RLとATP3010F4を接続しました（メーカーの意向ガン無視☆）。
Arduinoは確かに便利なのかもしれなけれど、なんでもかんでもArduino頼りは良くないと思うんだ。やっぱりブレッドボードでガチャガチャやるのが醍醐味だし、応用スキルが身に着くと思うのさ。
…というかArduinoは回路図見るだけでも自由度低くて面倒くさそう（ぼそ

実験した情報が全体にとって少しでも有益ならば公開するのが信条ですので、マニュアル的な使い方ですが公開しておきます。

～ハード～

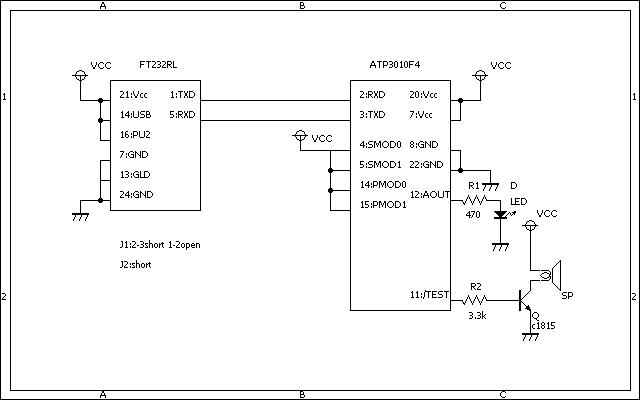

↑回路図
訂正：11番ピンと12番ピンの接続が逆です。正しくは/testにLED、AOUTにアンプとスピーカーをつなぎます。
訂正:13ピンの/PLAYにLED、AOUTにアンプとスピーカーをつなぎます。
＊USBケーブルから5V電源をとってくるため、別途電源を用意する必要はありません。

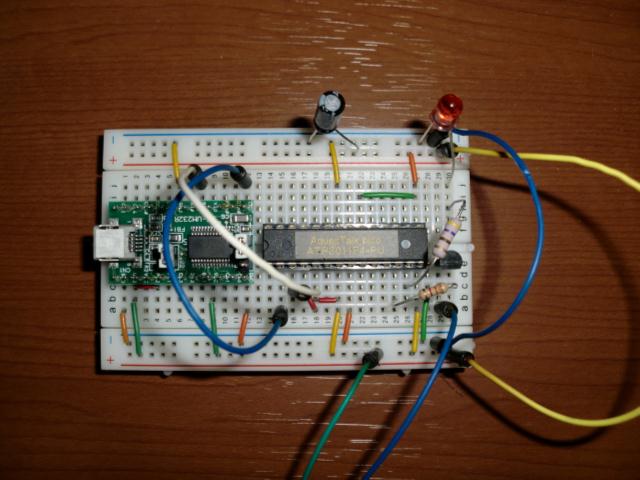

↑実物

概ねカタログ通りに組んでいるので大丈夫だと思いますが、拡張した使い方をする人は各々で。
スピーカーについては手元にあった8Ωのスピーカーを使用。アンプはc1815の1石で手軽に済ませています。
音声発振中はLEDが消灯するのでデバッグ用に便利です。

～ソフト～
パソコンとLSIで通信を行うターミナルソフトは「Tera Term」を導入。ターミナルソフトはぢつは初めて使うので専門用語（？）多くて焦った。
ゆっくりLSIのテストとしては、
1.設定>端末>受信>CR+LF
2.設定>端末>ローカルエコーにチェック
の2点を変更しておくと便利と思われ。

～実験結果～
適当にローマ字で入力してやれば、ゆっくりが話してくれます。
あとはアクセントや単語区切りのコマンドを試していれば使えるようになると思います。
経験上、謎の国の言語のフォントが返ってきたりすることもあるので、その場合はソフトをリスタートすれば問題ないようです。


～参考～
AVRとFT232RLを使ったUSB－シリアル通信の実験

音声テスターを作ってみた(その１ ハード編）
