7segLCD動作試験

～あらまし～
先日某P社の採用試験を受けてきたので、ついでに大阪日本橋のデジットでジャンク品の7segLCDを購入。
7segLEDのダイナミック点灯用のモジュールが4ケタ/価格200円/必要配線12本くらいなのに対して、購入した7segLCDは10ケタ/200円/6本で済むというお手頃感。
配線6本というのが微妙に8pinのマイコンと噛まなくて嫌だな・・・と思いつつも便利そうなので多量購入。
良い大阪土産ができました。

鬱とか5月病を吹き飛ばすために…

週5とか週6で面接とかあると鬱になってくるので、愛するアニソンを集めてアルバムを作ろうと思った。
↓とりあえず列挙。思いつきで増やすかも。

嵐の中で輝いて／機動戦士ガンダム 第08MS小隊
10 YEARS AFTER／機動戦士ガンダム 第08MS小隊
未来の二人に／機動戦士ガンダム 第08MS小隊
永遠の扉／機動戦士ガンダム 第08MS小隊
サイレントヴォイス／機動戦士ガンダムZZ
アニメじゃない～夢を忘れた古い地球人よ～／機動戦士ガンダムZZ
一千万年銀河／機動戦士ガンダムZZ
BEYOND THE TIME 〜メビウスの宇宙を越えて〜／機動戦士ガンダム 逆襲のシャア
ETERNAL WIND〜ほほえみは光る風の中〜／機動戦士ガンダムF91
STAND UP TO THE VICTORY 〜トゥ・ザ・ヴィクトリー〜／機動戦士Vガンダム
LAST IMPRESSION／新機動戦記ガンダムW 特別編 Endless Waltz
炎のさだめ／装甲騎兵ボトムズ
夢色チェイサー／機甲戦記ドラグナー
メロスのように　lonely way／蒼き流星SPTレイズナー
バーニング・ラブ 獣戦機隊ver／超獣機神ダンクーガ 白熱の終章
tune the rainbow／ラーゼフォン 多元変奏曲
秘密基地／交響詩篇エウレカセブン
Canvas／交響詩篇エウレカセブン

電圧の基準装置の設計2

～前回から反省ｗ～
・トランジスタに1815を適用するの忘れたｗｗｗ
・エミッタ抵抗は80Ωくらいがよそそう

～ここまでのお話～
・555で周波数と電圧を指定して矩形波を出力するシミュレーションを完成。
・面接先で「君、別の会社受けたら？」言われた。

～実験～
面倒くさいのでブレッドボードで回路作るのを端折った（ぁ

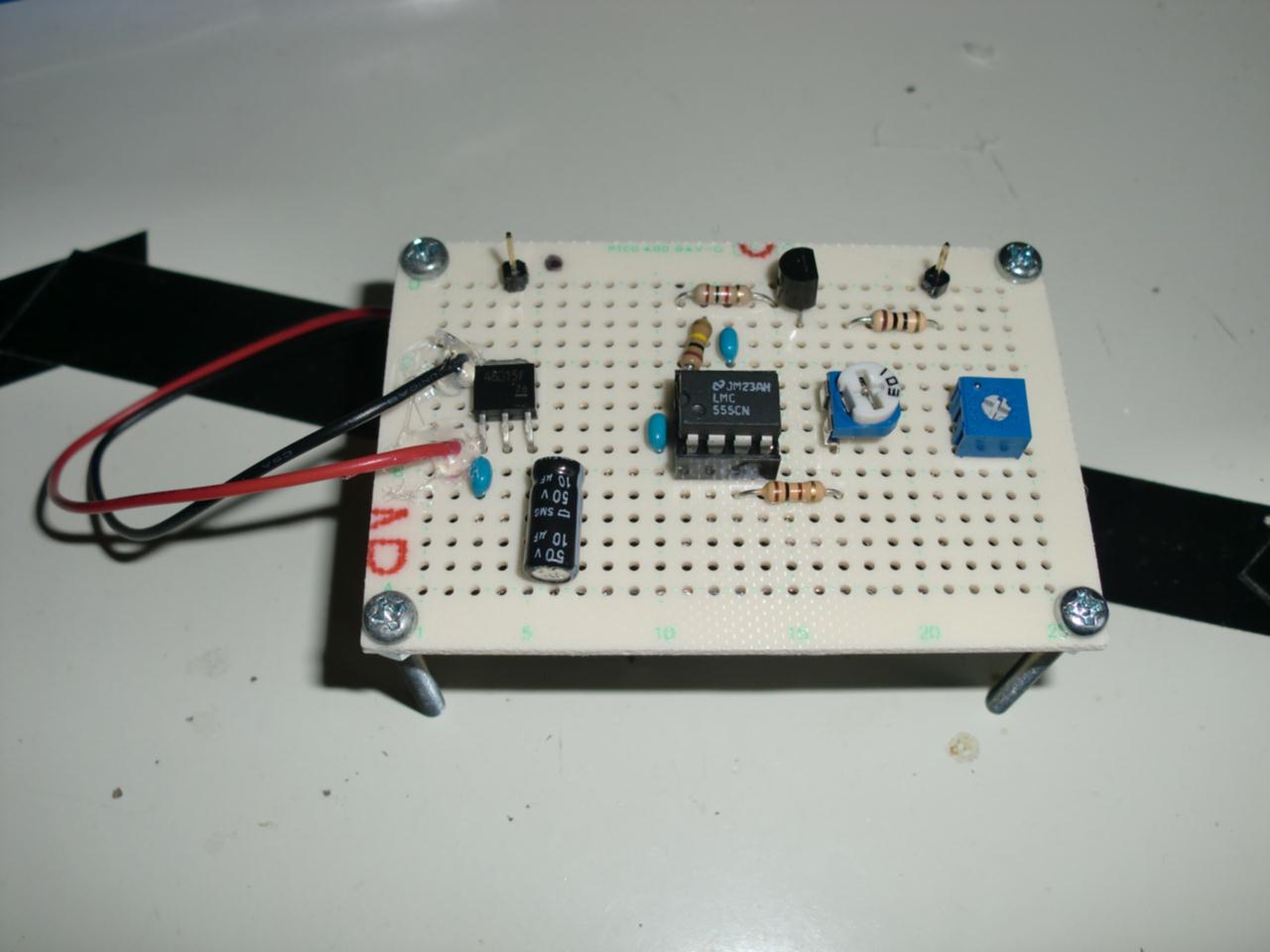

↑回路

オシロで出力を計測＆微調整

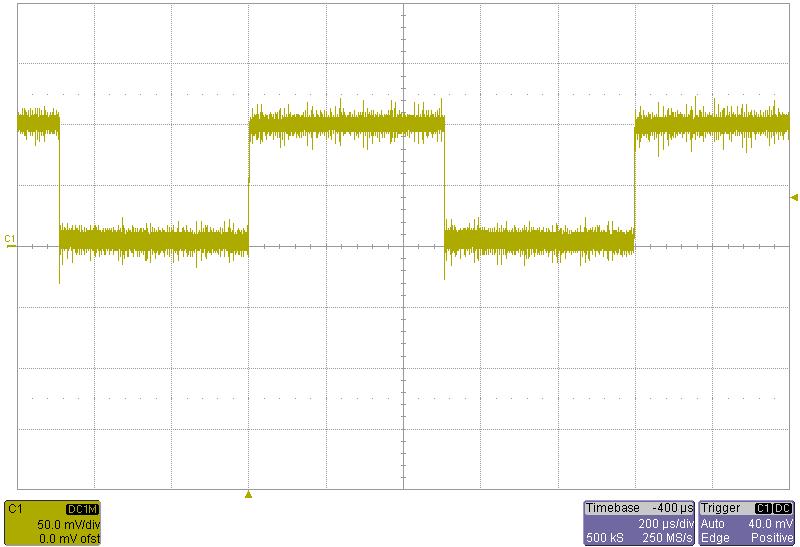

↑出力波形（1kHzで発振＆100mVの振幅）

～結果（再現性のために重要）～
↑の回路について秋月のテスターで計測した結果。
DC電圧：49.5mV ←デューティー50%のせいか？
AC電圧：0.026V
7番ピンの周波数：1.004kHz
7番ピンのデューティー：50.4%
＊出力の周波数＆デューティーは計測できない

電圧の基準装置の設計1

～あらまし～
エントリーシート面倒くさい。死にたい。花粉爆発汁。
・先日設計＆開発したハンディオシロ用バッファアンプは±0.5V程度の入出力に対応している。PC内部の半導体素子を壊すと怖いので電圧は低すぎるくらいで良いと思われ←チキン
・ハンディオシロに表示される電圧はマイクイン端子のボリューム設定に依存しているため、周波数や特性を調べる以外の使い道がない。
・でも電圧も分からないとセンサーの実験できないよね？
・あ、こんなところに手軽に任意周波数の矩形波を作れるCMOSタイマーIC、LMC555がっ！？

～設計～
毎度おなじみLTspiceで適当に設計。
LMC555のspiceモデルがぐぐっても出てこなかったので、TLC555で代用した。
デフォでNE555が入ってると思うけど一応CMOS版の方が現物に近いだろう。
電源電圧はこないだ盗聴器ワイヤレストランスミッタと一緒に買った1.5Vのレギュレータで作る。
今回は0.1V/1kHzの矩形波を出力する。（javascriptか何かで計算ツールあります）
この信号の振幅を基準にマイクボリュームorソフトのV/divを目分量で調整すればざっくりと電圧が分かる。といいな（ぼそ

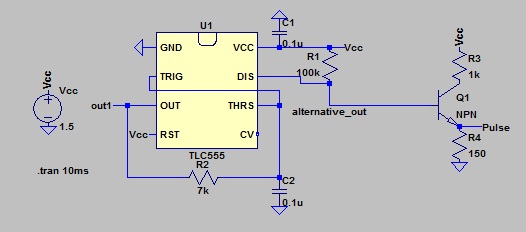

↑回路図

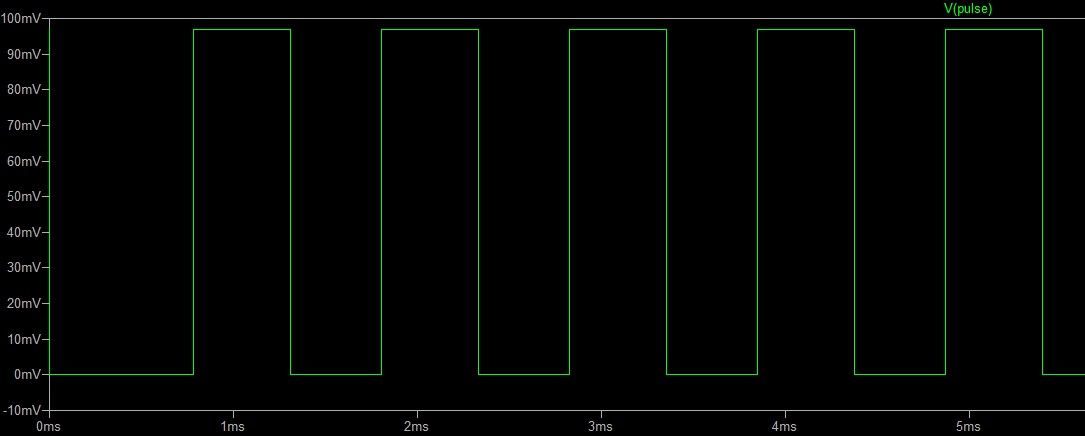

↑出力

～まとめ～
約0.1V/1kHzの矩形波の出力に成功。
現物は可変抵抗とかで微調整が必要だろうけど…適当に基準になってればサボって良いよね☆

ちょっと気になった動画

↑MMDもここまで進化したのかっ（驚愕
この名工大のソフトこないだ飲み会の時に教授と話した気がするｗ
ソフトがここまで3次元に寄ってくるなら…
ハードも頑張って2次元に近づかなきゃね☆
・・・きっとそのうちコミュニケーション可能なダッチワイフ発売されると思う（遠い目
この辺の技術が元でいわゆるメイドロボットが作られたらいいね。（割とまじな意味で


↑ぢつはボクも理系です（きり
理系の生涯賃金が低いのって、文系の一部がすごく出世して稼ぐ人種だからだよね；
一般人を見れば理系の方が稼げると思ってる。
