本日はオープンキャンパスということで高校生の皆さんと電子回路を組んできました。
先生が「555なんてものがあると便利すぎてみんな発振器とかの実験をやらなくなる」というようなことを言っていました。
555ってロマンだからね(きり

今日の記事は多くのxbee利用者が知っていることだと思うので詳細な内容は省きますが、万が一リクエストがあればソースコードや回路図もupします。

拍手[1回]

PR
(仕様書をちゃんと読んでいないので)思ったように動いてくれないXbeeさんを少し調教実験してみたので結果報告。

実験内容
ルータ側のXbee(以後XbeeR)のADCを分圧回路に接続し、0V~1.2Vを与えデータを送信する。
コーディネータ側の(以後XbeeC)でデータを受信し、X-CTUのターミナル機能を使ってデータログを参照し、電圧と送信されたデータが対応しているかを確認する。


↑XbeeのADCは1.2Vまでを計測できる模様

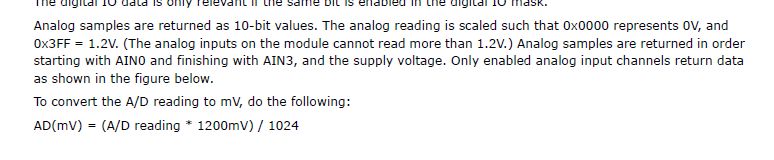

また送受信データと電圧の関係式も発見。

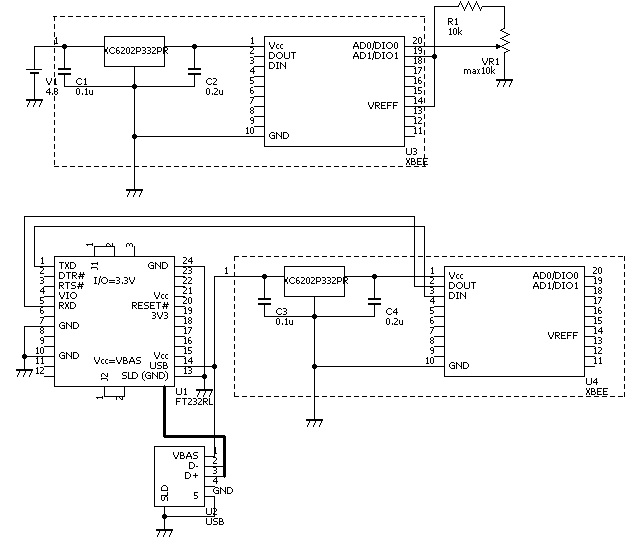

回路

PC-Xbeeの通信にはFT232RL@秋月を使用。
またXbeeはブレッドボードで実験したかったので、変換基板@秋月を使用しました。レギュレータとLEDが基板に内蔵してあるので部品点数減らせて良いと思います。
VREFFですが、3.3Vを与えるべきか1.2Vを与えるべきか、よく分からなかったのでとりあえず19番ピンをHにして3.3Vを与えています。

Xbeeの設定
コーディネータ
PANID DH DL :適当に設定
API Enable 1

ルータ
PANID DH DL :適当に設定
JV 1
D0 2(ADC入力)
D1 5(デジタル出力:H)
IR 3E8(0x3E8=1000 1000msのサンプリング)

実験結果

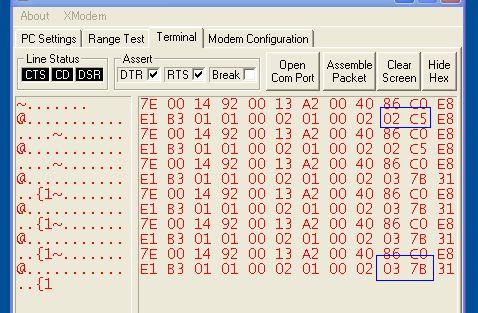

↑ターミナル機能でログをチェックした結果
毎回24byteのデータを受け取っており、青枠部+1byateだけがADCの結果によって異なる値が出てきます。どうやら青枠部がADC値らしいので、電圧に換算してみる。

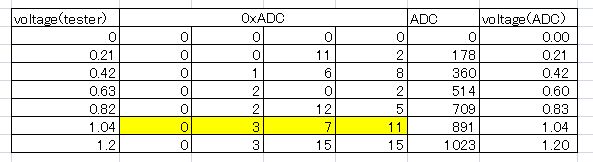

↑受信データを電圧に換算した表。0.1V程度までは完全に一致するので電子工作には十分の精度である。そこから先の精度は知らんw(多分けっこうな高精度だとおもわれ)

まとめ
・XbeeのADC送受信データは、「共通の値」+「ADC値」+「謎の値」の合計24byteでできている。webを見ていると頭が痛くなりそうな規則があるようだけど、マイコンにプログラムうつ程度なら、それくらいの理解で十分でなかろうか・・・?

参考

XBeeで作るワイヤレスセンサーネットワーク (Make: PROJECTS)

新品価格
¥3,360から
(2012/8/4 10:56時点)




試行錯誤のXbee http://www.inetclub.gr.jp/xbee_ap.htm

いま研(XBEE-TEMP) http://ele.emaken.com/?eid=837070

拍手[0回]

最近うちの研究室でも静かなブームになりつつあるxbeeさんをavrにつないで、ターミナルソフトでディスプレイに「Hello Xbee」と出してみた。

USARTのテスト装置

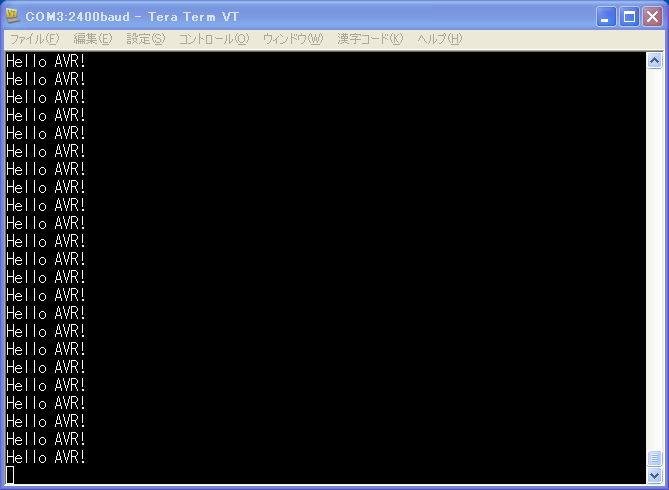

パソコン←FT232RL←atmega88

↑実行結果

Xbeeを使ったテスト装置(ソフト・ハード的にはほぼ同じ)

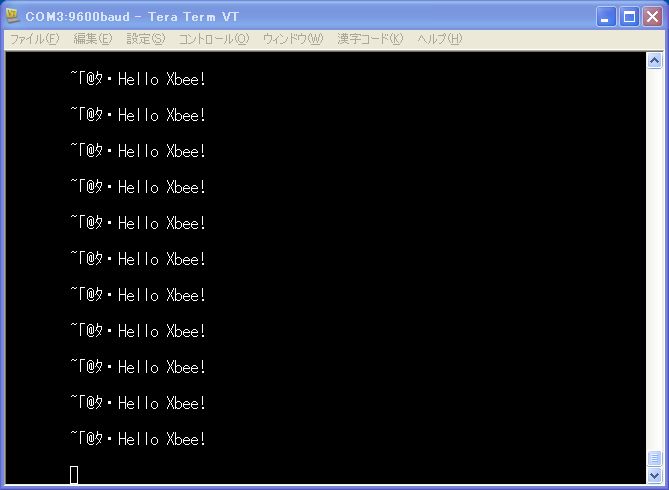

パソコン←FT232RL←Xbee(受) ~30cmほどの距離~ Xbee(攻)←atmega88

↑実行結果

・・・(遠い目
謎の文字化けががががが
文字化け(?)に規則性があるので何かしらの仕様をボクが勘違いしていると予測中。

拍手[0回]
