~あらまし~
先日某P社の採用試験を受けてきたので、ついでに大阪日本橋のデジットでジャンク品の7segLCDを購入。
7segLEDのダイナミック点灯用のモジュールが4ケタ/価格200円/必要配線12本くらいなのに対して、購入した7segLCDは10ケタ/200円/6本で済むというお手頃感。
配線6本というのが微妙に8pinのマイコンと噛まなくて嫌だな・・・と思いつつも便利そうなので多量購入。
良い大阪土産ができました。

拍手[0回]

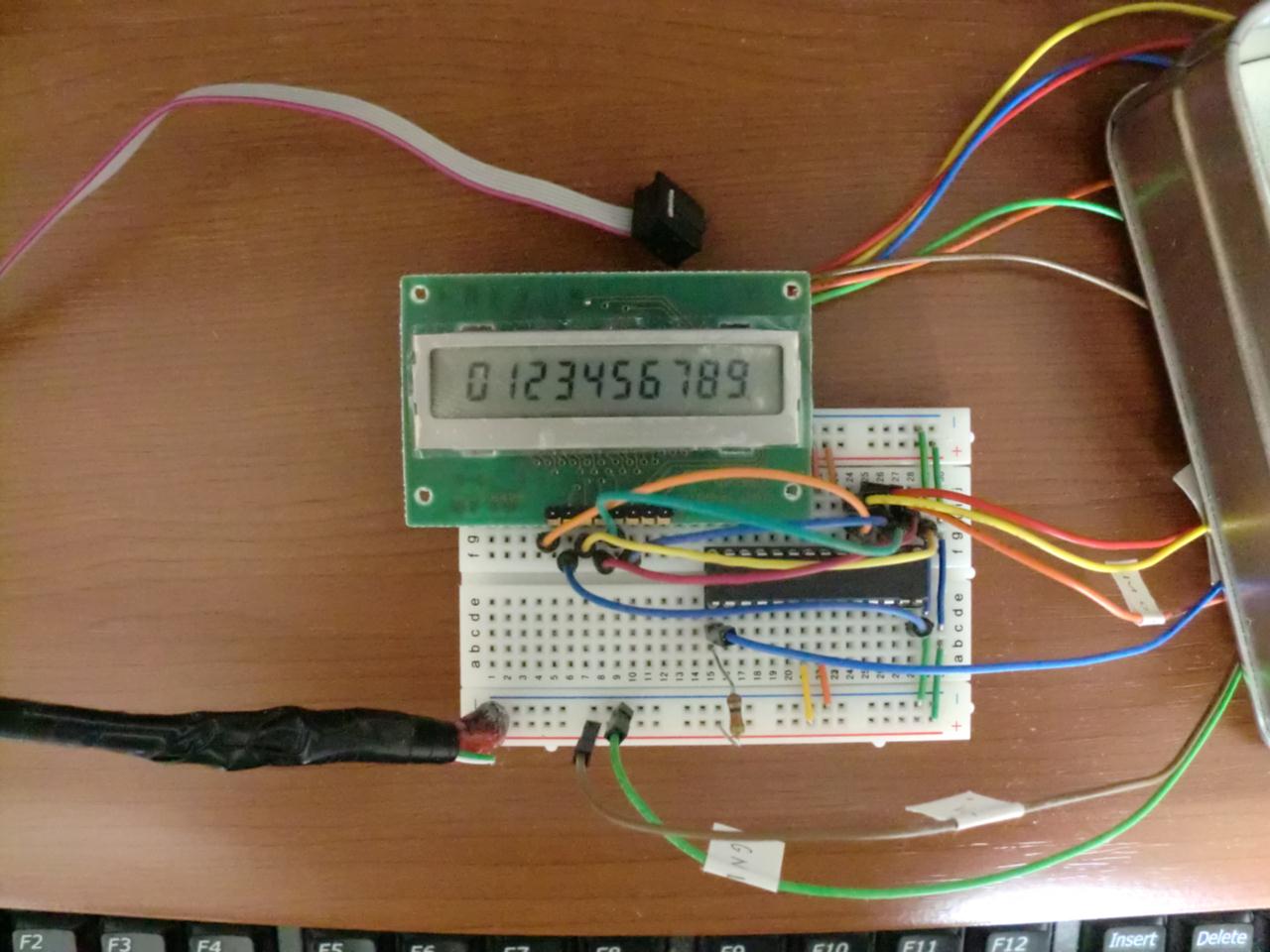

~実験~
ドライバ(uPD7225G)等については実験済みの方がいたので、プログラムを丸パクリ参考にしました。(リンク先末尾の「LCD7SEG(web).zip」を参照)
ボクはAVRの実験環境として、

OS:windows7
ライター:makII
コンパイラ:WinAVR
環境:AVRstudio4

の初心者環境を使用しているので、この方のプログラムをそのまま走らせても黄色信号が灯りますwww
同じ環境の人が参考にできるように↑の環境の場合の修正点をいくつか・・・。

・必要なファイルはmain.c、LCD7SEG.c、LCD7SEG.h、Wait.c、Wait.Sの5つ。当然環境でフォルダをインクルードすること。
・main.c内で
void LCD_Reset();
void LCD_SPI(uint8_t data);
void LCD_cmd(uint8_t len,uint8_t *data);
void LCD_print(uint8_t *data);
void LCD_dot(uint8_t loc,uint8_t on);
の5つの関数を宣言しないと暗示的な宣言に対する注意を受けます。
・main.cの222行目の変数の宣言で実験途中で必要なくなったのか、いらない変数の宣言があります。これを削除しないと黄色信号出ます。

プログラムの転載良くないので、ヒントのみにしましたが、それほど時間がかからず逝けます。試していませんが、黄色信号点いたままでも表示するだけなら問題ないかもw



~今後の課題~
・参照元の回路のままだとatmega88を使用した場合、ライターに接続するピンとLCDに接続するピンが被るので、いろいろ面倒くさい。
・わざわざmega88なんて使わなくてもtiny2313とかで逝けまいか?

なんかプログラムに独自性が出てきたらブログにupします;
