ちょっと飲みすぎたOTL

~あらまし~
LTspiceのシミュレーションが終わった。
3.6Vの電源電圧に対して±0.8Vくらいが期待できそう。

拍手[0回]


~実験~

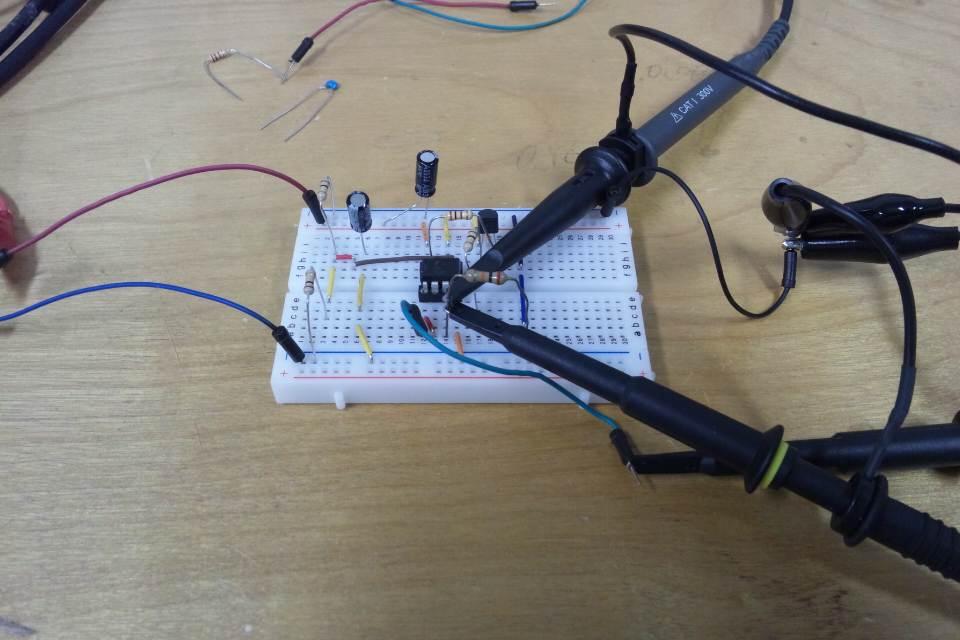

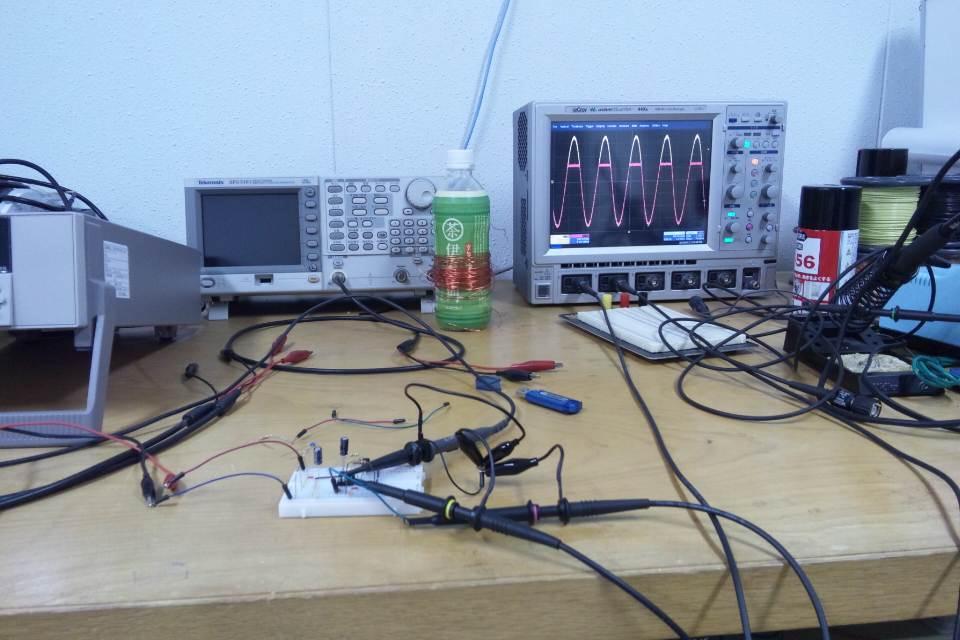

オシロスコープ的なものを作るために、本物のオシロスコープで実験したお。
持つべきものは研究室だね。

~結果~
1.入力インピーダンスの事
オペアンプは理想的には入力インピーダンスが無限大(イマジナリショート)なのだが、それでは話が進まんので抵抗を噛ませて近似的に入力インピーダンスを決める。
前回のシミュレーションは100kでやったが、学校に持っていくのを忘れたので転がってた100と10kで代用

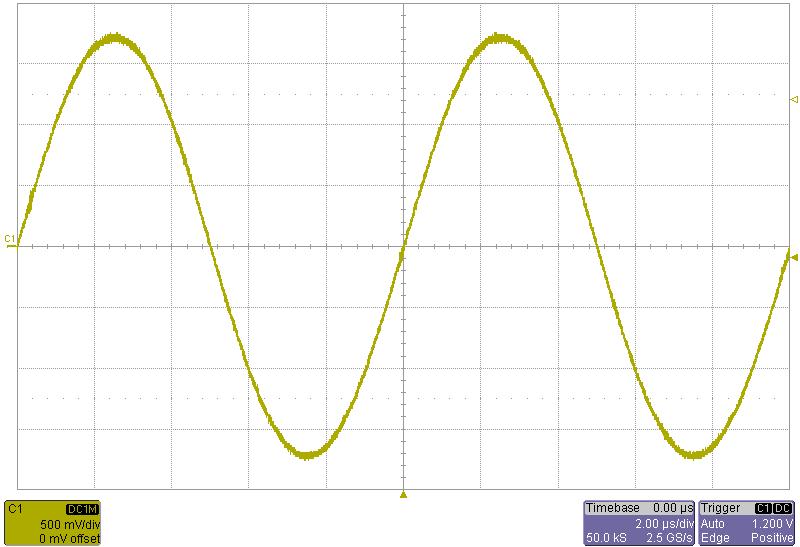

↑10kΩ

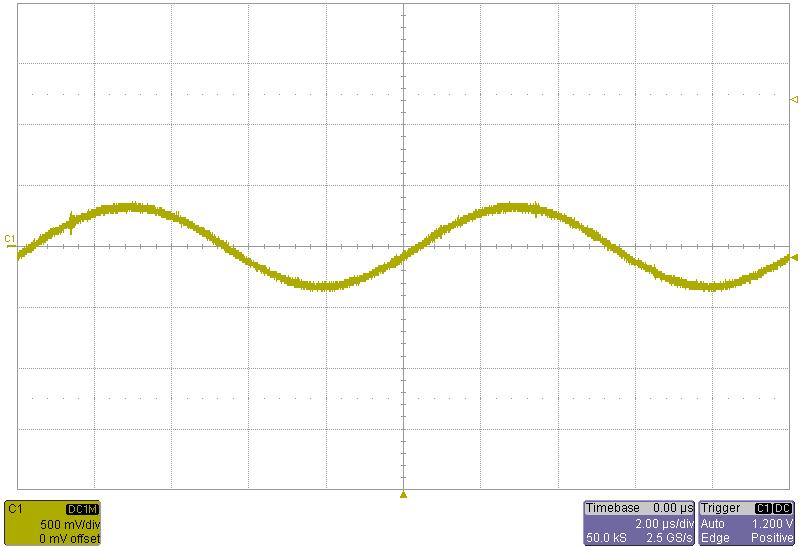

↑100Ω

…入力インピーダンスは大きいのが良いね、うん。

2.周波数特性のこと
実際にアンプが何Hzまでスムーズに反応してくるのかを調査。
以下、黄色が入力。赤色が出力。
上の方が直流っぽくなるのは想定済み。

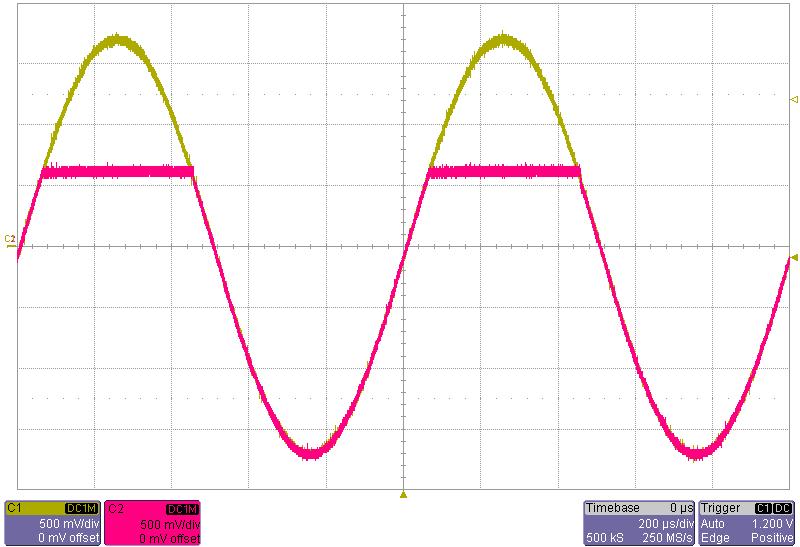

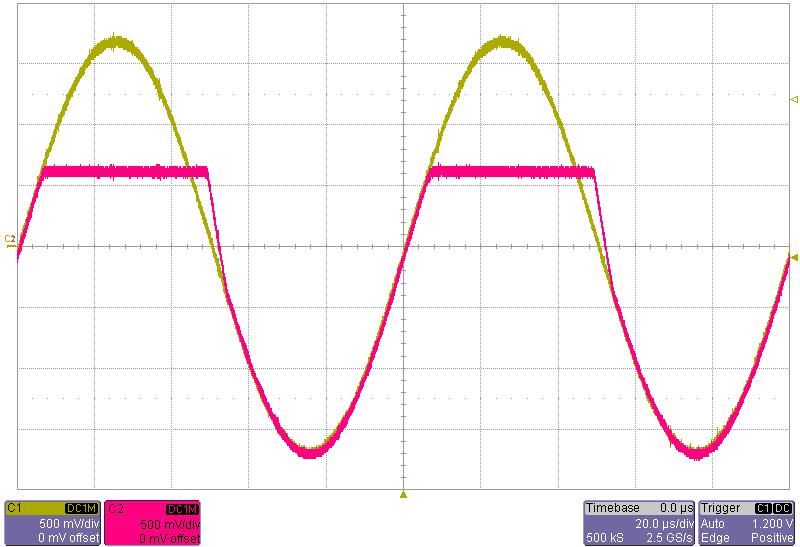

↑1kHz(良好)

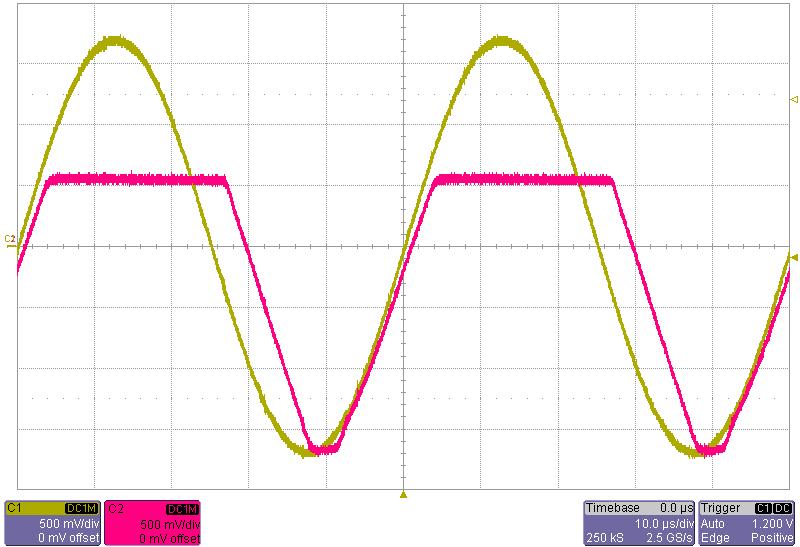

↑10kHz(ちょっと遅延あり)


↑20kHz(ちょっと苦しい)

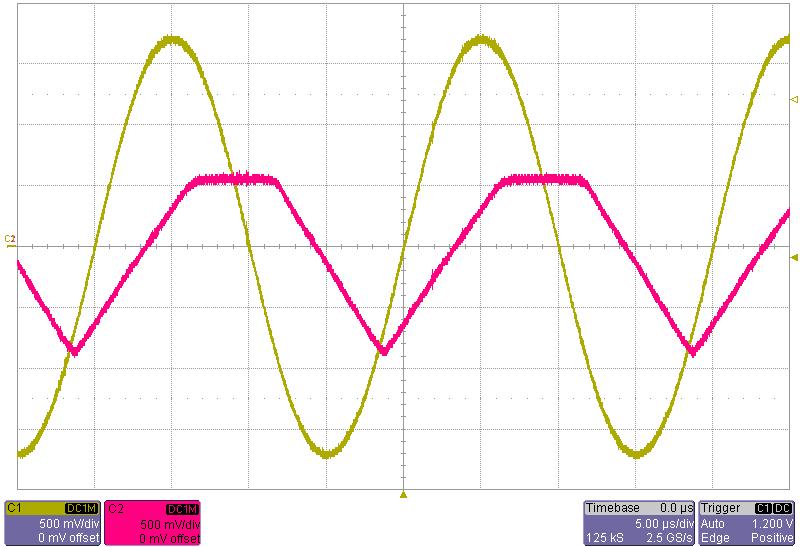

↑50kHz(…)

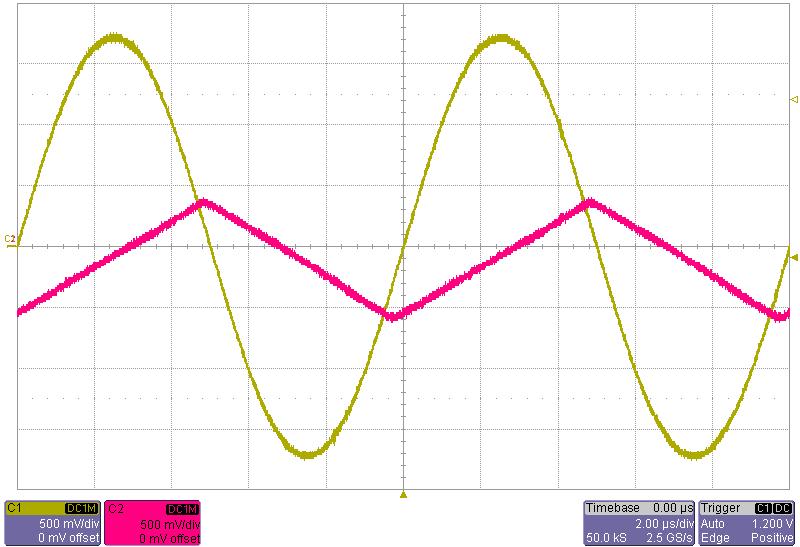

↑100k(オワタ)

~まとめ~
試作したバッファアンプは10kHz・振幅±0.8V程度までは良好に利得1倍の役割をする。
それ以上の周波数になると特性が明らかにおかしいけど、データシート見たところLM358の同相信号除去比(CMRR)が下がってくる模様。
Q:関係あるの? A:しらん

~後から思いだしたこと~
LTspiceで10k~100k程度の正弦波を入力すると、実験と同じような出力が得られ、最終的には三角波っぽいのも出てきた。
理屈は良くわからんが、アンプの仕様ですね、わかります。

~つづく~
