~あらまし~
先日研究室で話した雑談。
「脈拍をセンサで読み取って、何かしらフィードバック制御したら面白いんでね?」
「圧電センサでおk」
テンションが粗ぶると尻尾が激しく振られるのですね、わかります。
で。
手首に圧電ブザーをリストバンドか何かで固定することを前提にすると、脈の振動は非常に微弱であることが予期される。

ある程度性格なパルスの検出が行いたい

オシロとかいるんでね?

そういやハンディオシロという便利なものが。

拍手[0回]


~実験~
ハンディオシロのプローブ用に両電源電圧フォロア(バッファ)回路を設計・LTspiceでシミュレーションしてみる。(参考サイトまる写しともいう)
ちなみに358は秋月等で格安で変えるオペアンプなので、大抵の家の部屋に転がってると思います。LTspiceモデルはぐぐってください(ぁ
ヒント:公式サイトには今はPspiceモデルしかなかったよ

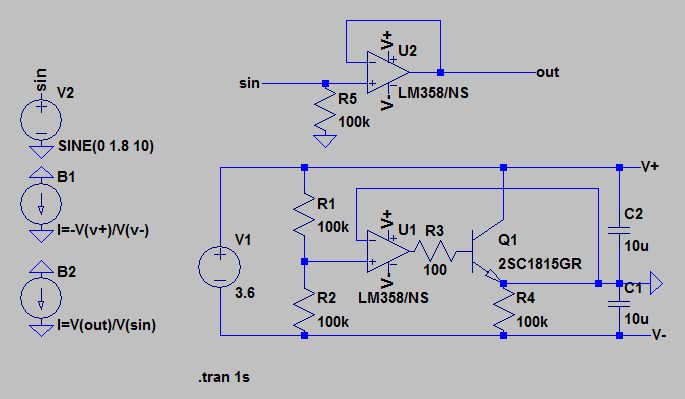

回路図(両電源回路+ボルテージフォロア)

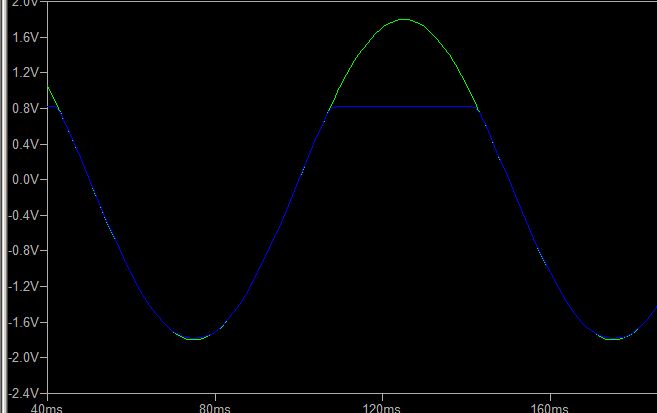

入出力波形(入力:緑 出力:青)



ちなみにわざわざオペアンプで両電源作ったのに、分圧器に並列コンデンサ繋いだだけのものと性能はそれほど変わりませんでした;
自己満ですね、わかります。

358は電位差3Vで動くなかなかイカしたアンプなのですが、もったいなのでアルカリ電池2本(3V)はやめてニッケル水素3本(3.6V)で逝きます。

~まとめ~
理論上は±0.9程度(電源の半分)の出力が見込めますが、プラス側は0.8Vくらいまでしか出ません。
プラス側の特性はあまりよくないのかしら?

つづく。
