～あらまし～
心拍数を読み込んで機構にフィードバックする装置が手軽に作れたら面白いんじゃね？
↓
ハンディオシロ使えるようにバッファとプローブ作るわ
心拍数を読み込んで機構にフィードバックする装置が手軽に作れたら面白いんじゃね？
↓
ハンディオシロ使えるようにバッファとプローブ作るわ
[1回]
～実験1～
先日作った0.1V矩形波発生器の出力をハンディオシロで計測する。

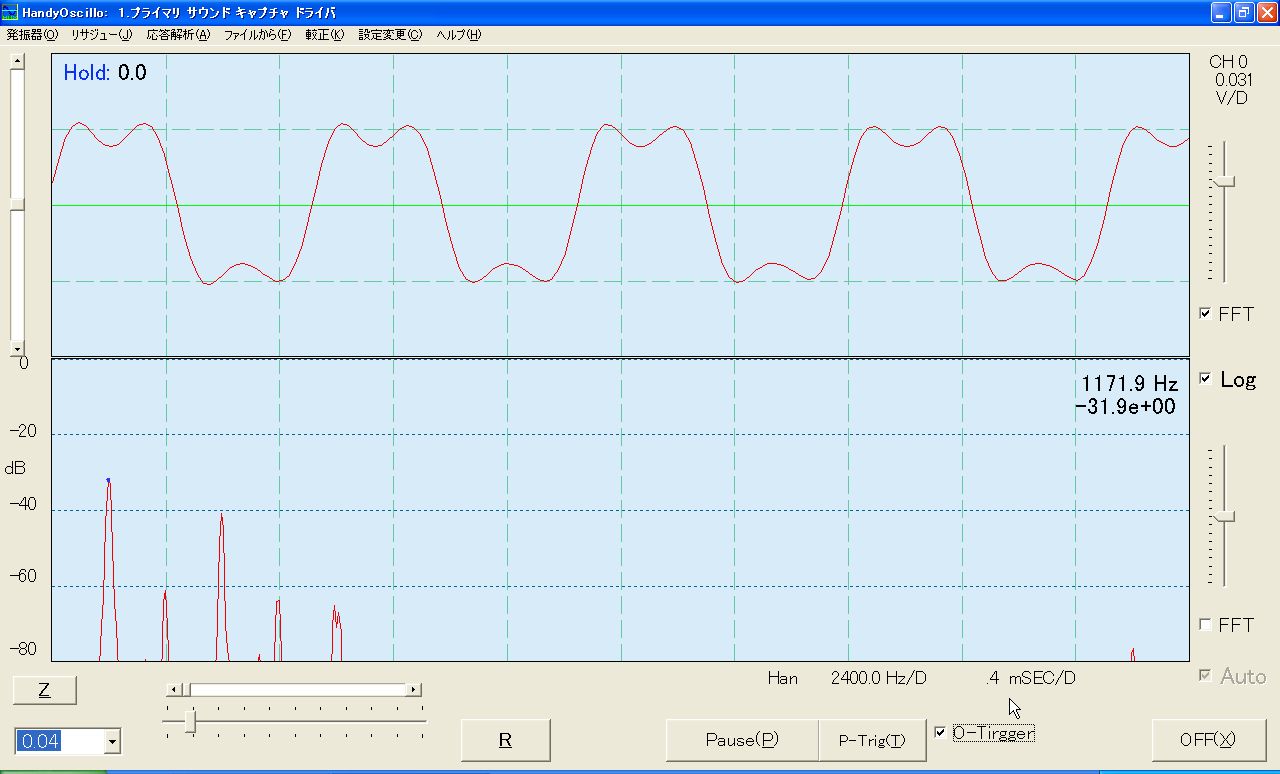

↑出力結果1 マウスカーソル消すの忘れたｗｗｗ
・ハンディオシロ画面右上のV/divが0.031のとき、実際の出力としては50mV/divである。
・1波形が2.5divであることから、1周期が0.4ms*2.5=1ms、1/1ms=1kHzが出力されたことが読み取れる。
・↑これらの値を脈拍の大きさ＆周期の基準にする。
～実験2～
とりあえず電気的増幅なしで直接手首に圧電素子を繋いでみるテスト。

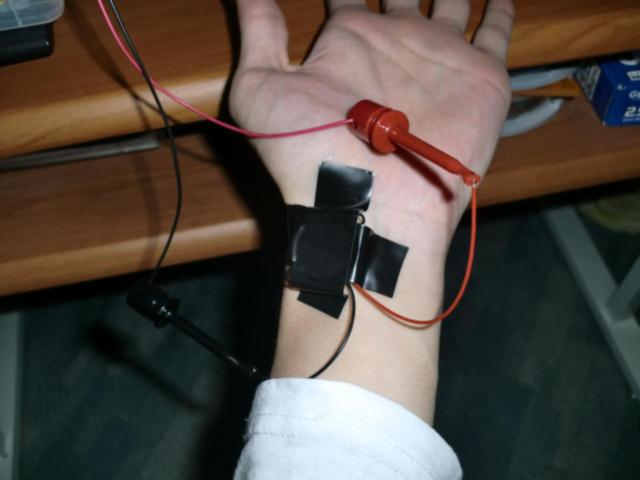

↑実験図（ふつくしい俺の手）

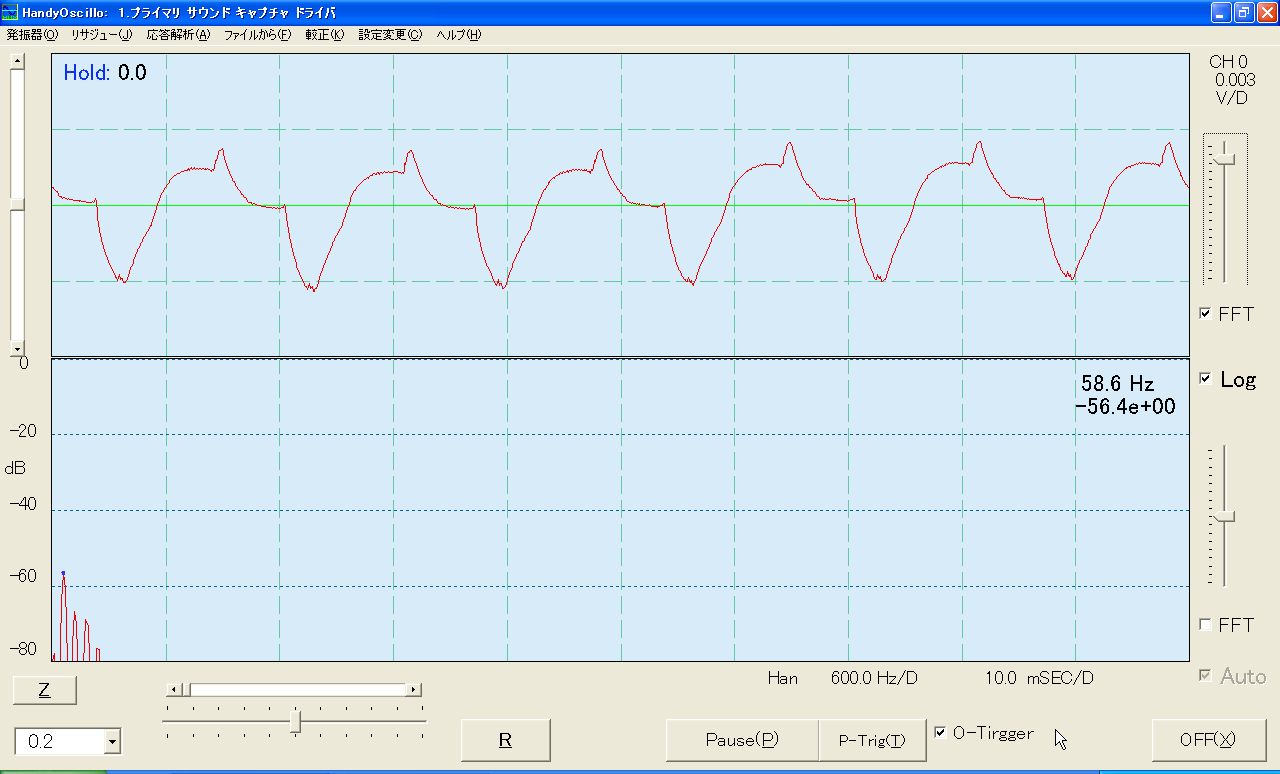

↑出力結果2
・・・（遠い目
約60Hz、1mVの出力が測れたよ☆
そうか、ボクの心拍数って3600くらいなんだね☆
成人の心拍数って60～100/分って聴くから、周波数で1～1.7Hzくらいだよね☆
～まとめ～
ハンディオシロのアンプ＆プローブ自体はそれなりに計測に使えそう。
手首に圧電素子の直付けでは振動が弱すぎて交流電源（自室は60Hz圏）からくる電波（自室環境で振幅約1mV）によってかき消される模様。
つまり圧電素子が受ける脈の振幅は1mV以下であり、増幅して最低でも10mVくらいにはしないといけない。
・・・利得1000倍とか（ぼそ
先日作った0.1V矩形波発生器の出力をハンディオシロで計測する。
↑出力結果1 マウスカーソル消すの忘れたｗｗｗ
・ハンディオシロ画面右上のV/divが0.031のとき、実際の出力としては50mV/divである。
・1波形が2.5divであることから、1周期が0.4ms*2.5=1ms、1/1ms=1kHzが出力されたことが読み取れる。
・↑これらの値を脈拍の大きさ＆周期の基準にする。
～実験2～
とりあえず電気的増幅なしで直接手首に圧電素子を繋いでみるテスト。
↑実験図（ふつくしい俺の手）
↑出力結果2
・・・（遠い目
約60Hz、1mVの出力が測れたよ☆
そうか、ボクの心拍数って3600くらいなんだね☆
成人の心拍数って60～100/分って聴くから、周波数で1～1.7Hzくらいだよね☆
～まとめ～
ハンディオシロのアンプ＆プローブ自体はそれなりに計測に使えそう。
手首に圧電素子の直付けでは振動が弱すぎて交流電源（自室は60Hz圏）からくる電波（自室環境で振幅約1mV）によってかき消される模様。
つまり圧電素子が受ける脈の振幅は1mV以下であり、増幅して最低でも10mVくらいにはしないといけない。
・・・利得1000倍とか（ぼそ
