ハンディオシロへの道 最終章

～これまでのお話～
ブレッドボードに回路を作って評価したお。

～制作～

↑回路


↑ケースを加工したもの


↑完成品

値段　＊値段を覚えていない物は概ねの価格
LM386 20円
8pinソケット 10円
抵抗×6　1×6=6円
LED 4円
c1815 3円
電解コンデンサ×3 10×3=30円
ユニバーサル基板　60円
プラスチックケース(ダイソー) 50円
モノラルプラグ×2　50×2=100円
モノラルジャック　50円
ICクリップ×2 70×2=140円
電池ボックス　80円

合計 約553円

ぢつは半導体とかLSIよりも結合用の金具とかケースに金がかかるのはよくあること（遠い目

ハンディオシロへの道3[2012/3/24修正]

ちょっと飲みすぎたOTL

～あらまし～
LTspiceのシミュレーションが終わった。
3.6Vの電源電圧に対して±0.8Vくらいが期待できそう。

ハンディオシロへの道2

某会社の一次面接うかったお。

～前回までのあらすじ～
両電源の生成回路とボルテージフォロアのspiceシミュレーションが終わった。

～実験～
ブレッドボードに両電源の生成回路を作ったお。

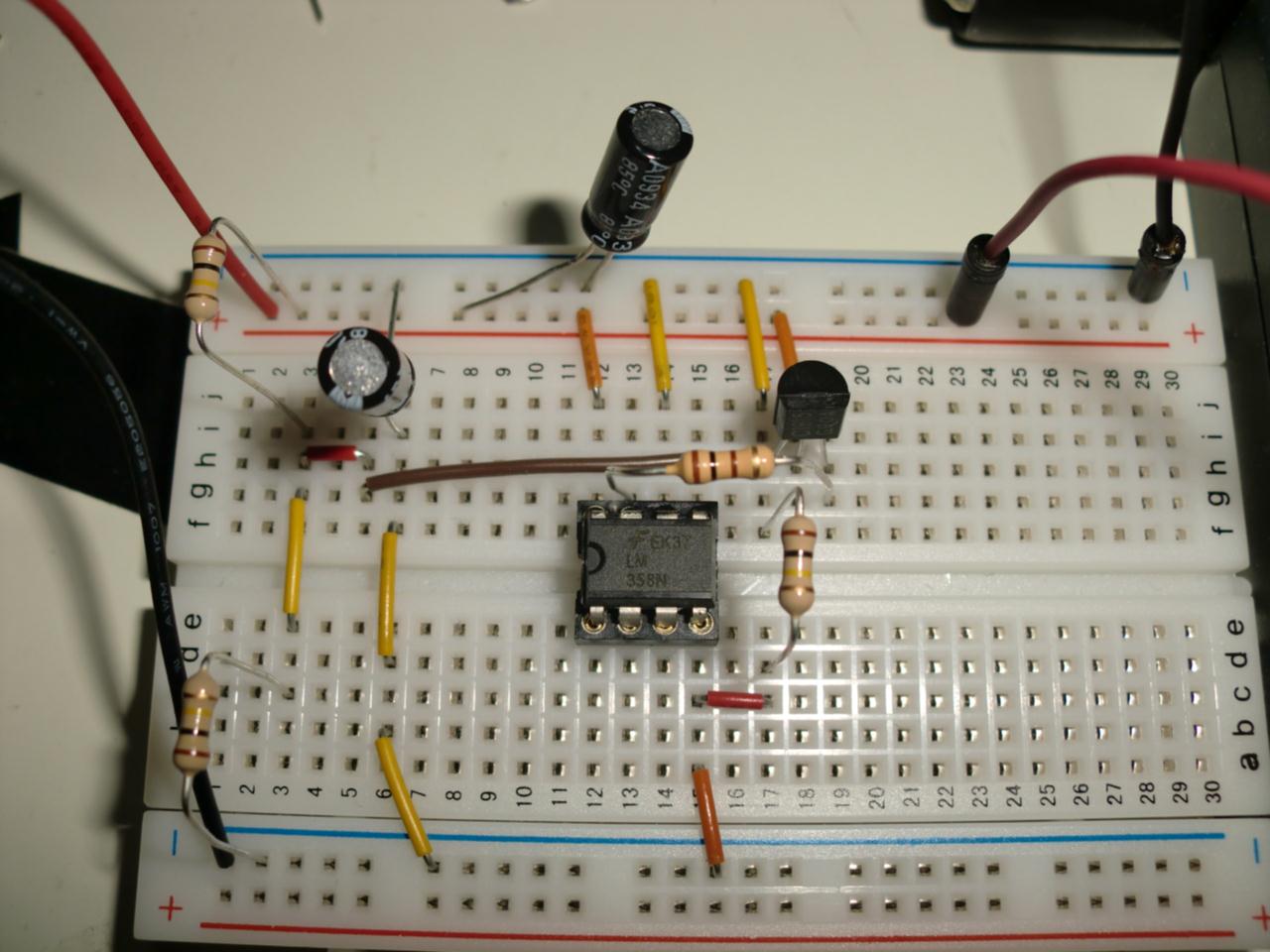

実制作図

～計測～

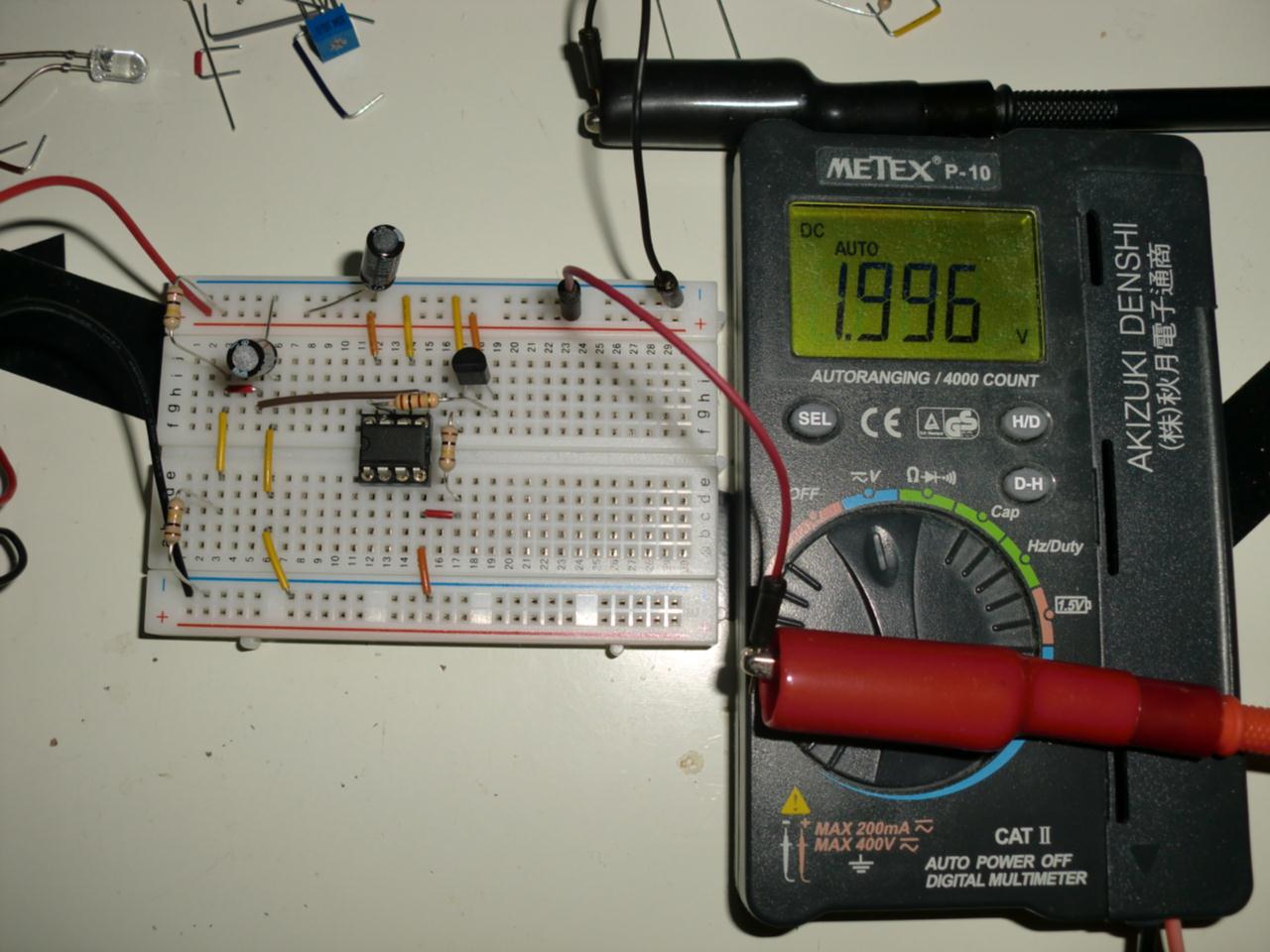

↑プラス側の電圧

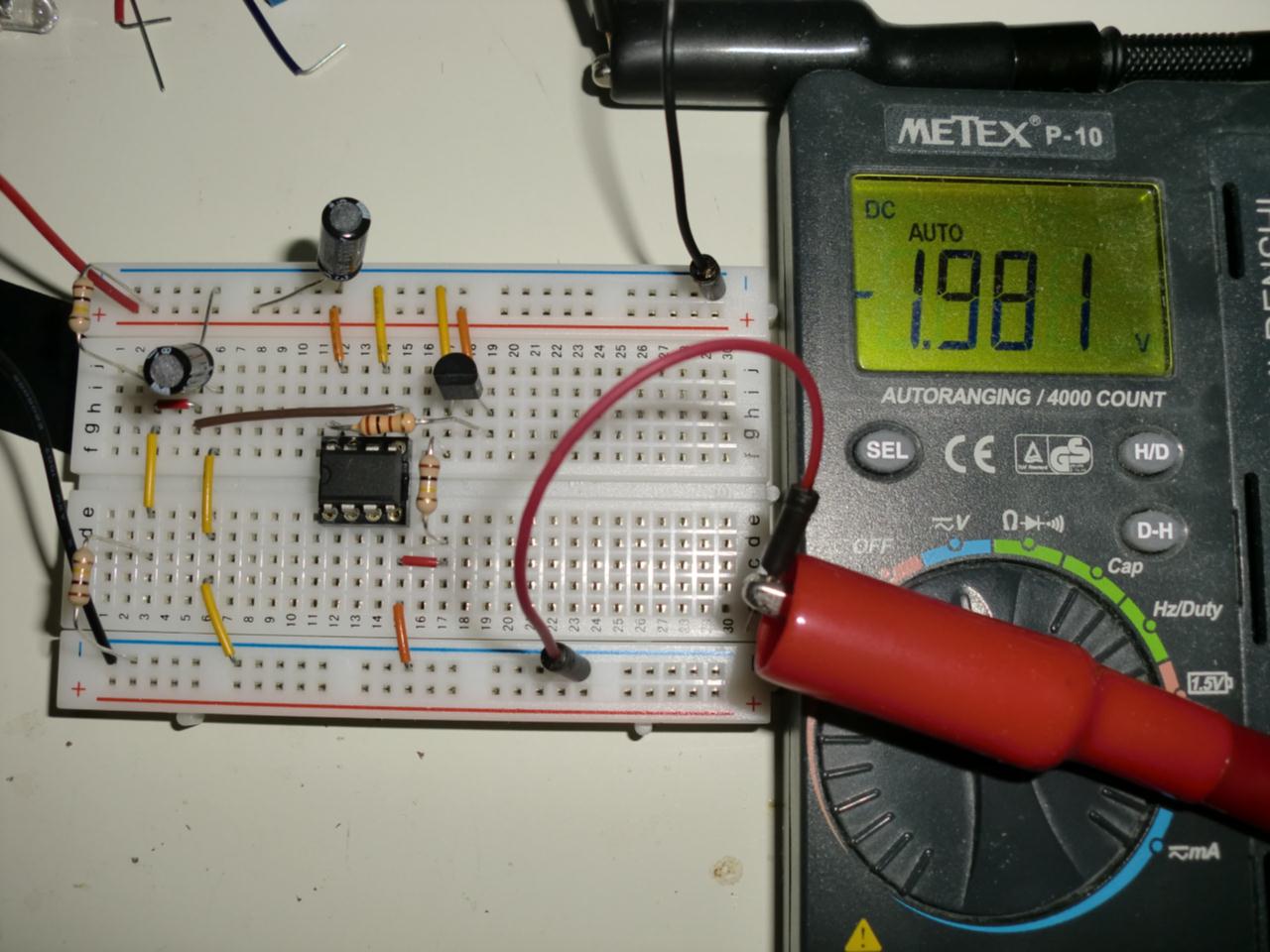

マイナス側の電圧

～考察～
±の電圧の比が99.25%まで一致。
spiceシミュレーションでは99.49%まで一致するとか出てたけど、0.2%くらい誤差だよね☆
ちなみに電池電圧が3.6Vになってないのは、充電したてのほやほや電池だからですｗ

～つづく～

ハンディオシロへの道1

～あらまし～
先日研究室で話した雑談。
「脈拍をセンサで読み取って、何かしらフィードバック制御したら面白いんでね？」
「圧電センサでおｋ」
テンションが粗ぶると尻尾が激しく振られるのですね、わかります。
で。
手首に圧電ブザーをリストバンドか何かで固定することを前提にすると、脈の振動は非常に微弱であることが予期される。
↓
ある程度性格なパルスの検出が行いたい
↓
オシロとかいるんでね？
↓
そういやハンディオシロという便利なものが。

電磁カウンタの動作試験

試験してみたけれど、形になるアイデアがないのでメモ書き。

～あらまし～
1月に学会で福岡に逝ってきました。このとき無駄に福岡の電子ショップ巡りをしたところ、アミューズメント用部品（恐らくスロットかメダルの回転数のチェック用）として電磁カウンタのジャンク品が売っていた。なんか見た目が可愛かったので2つほど買った。1個100円也。

～実験～

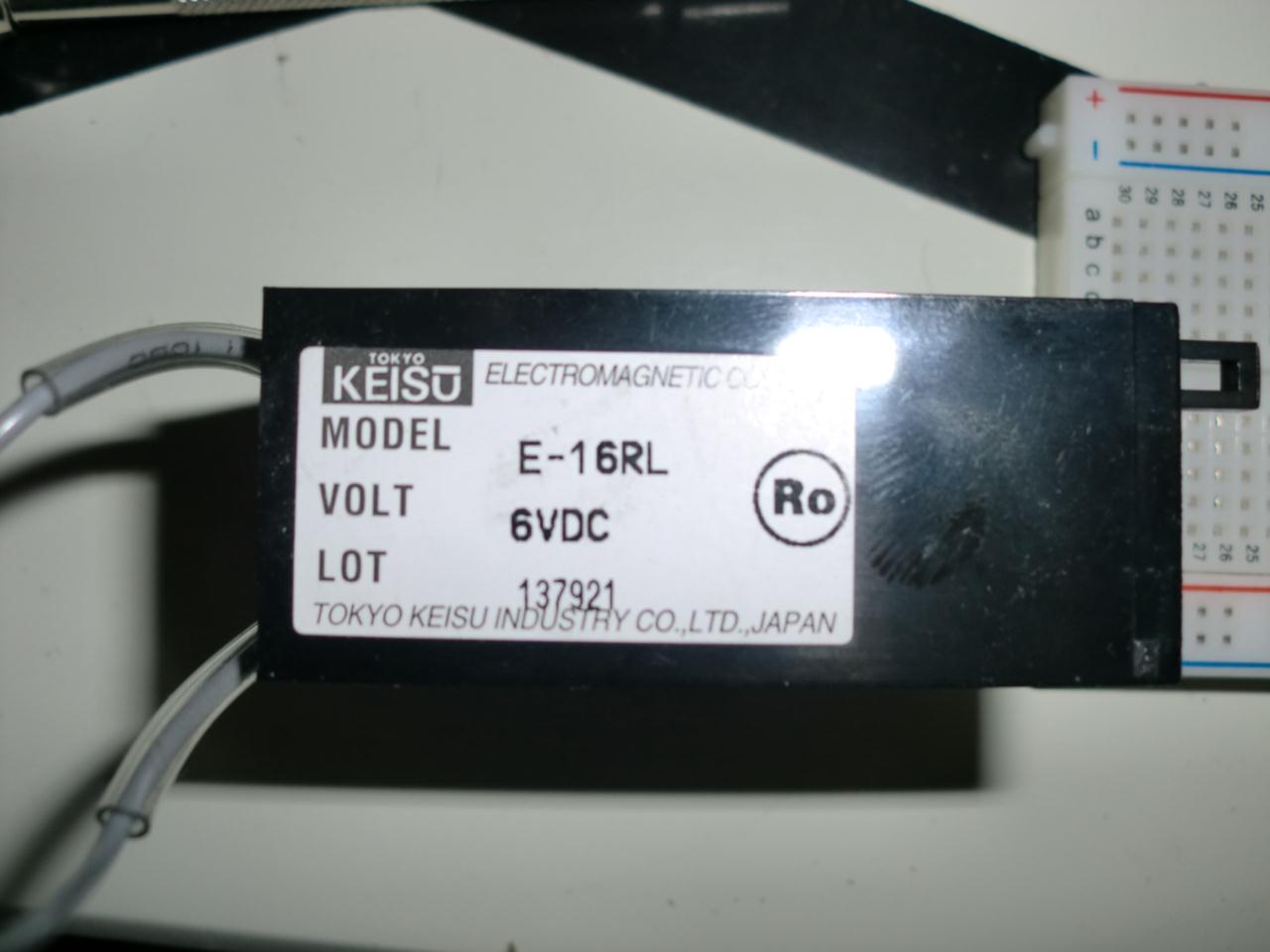

下がカウンタの情報。「DC6Vで使えよ、絶対使えよ」と書いてあるので、手元にあった5Vの電源で実験。可変電圧源？なにそれおいしいの？

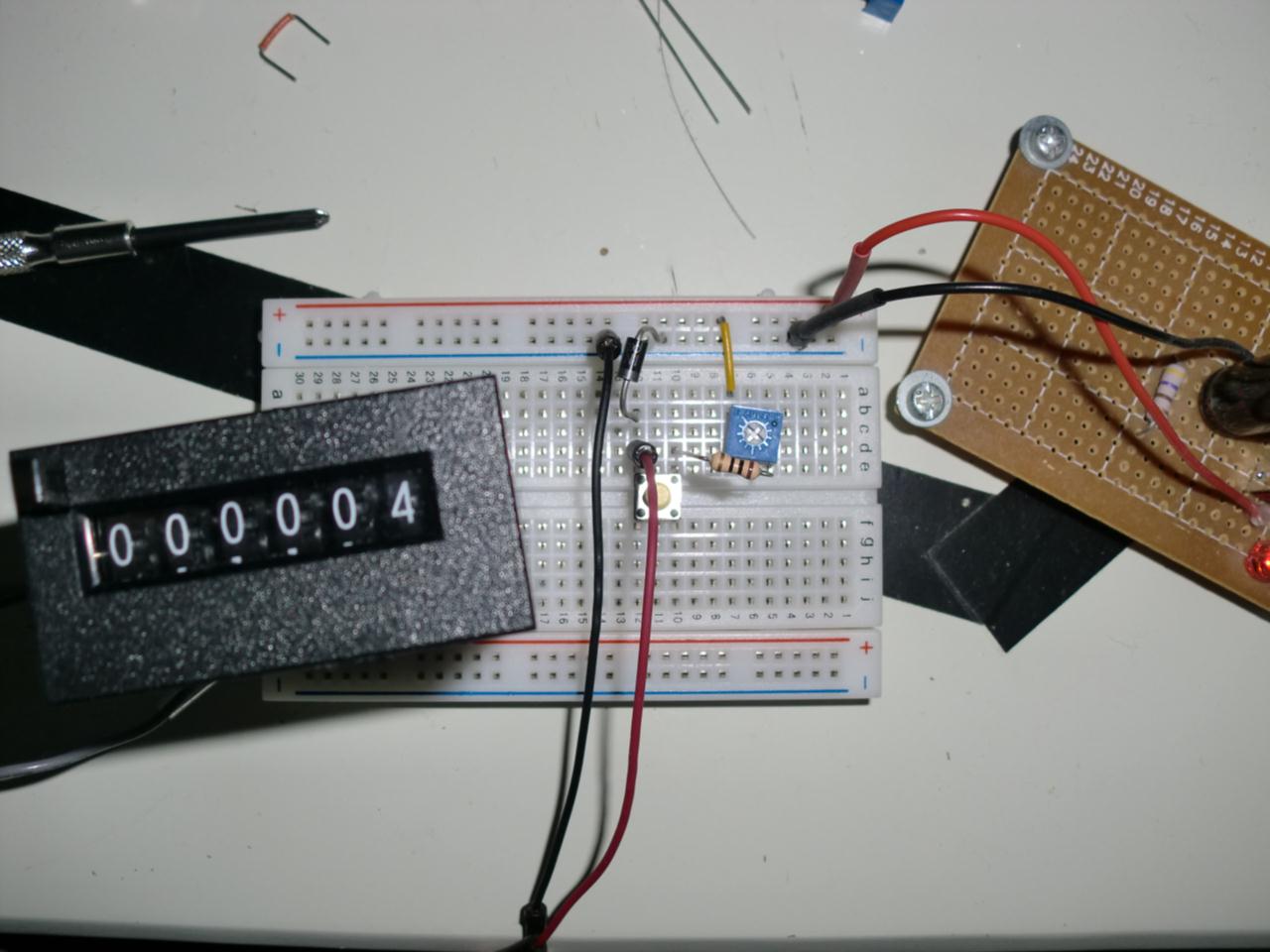

下のブレッドボードで実験。恐らく中にコイルが入ってるので還流ダイオードもぶち込む。抵抗値（というか適当な電流値）が分からないので、10Ω～100Ω間を可変して調べたが、10Ωでしか動かなかった。
テスターでカウンタの抵抗値を測ったら16.7Ωだったので、
必要な電流値≒187mA　と判明。

…1815って150mAでぶっ壊れるので、これの制御ってもっと丈夫な（高価な）トランジスタか、1815の最低2個（2倍の余力が欲しいので本当は4個）のパラレルにするしかないね。




追記
やや詳しいデータ発見
http://www.n-takachi.com/product/counter/index.html#c
