試験してみたけれど、形になるアイデアがないのでメモ書き。
～あらまし～
1月に学会で福岡に逝ってきました。このとき無駄に福岡の電子ショップ巡りをしたところ、アミューズメント用部品（恐らくスロットかメダルの回転数のチェック用）として電磁カウンタのジャンク品が売っていた。なんか見た目が可愛かったので2つほど買った。1個100円也。
～実験～

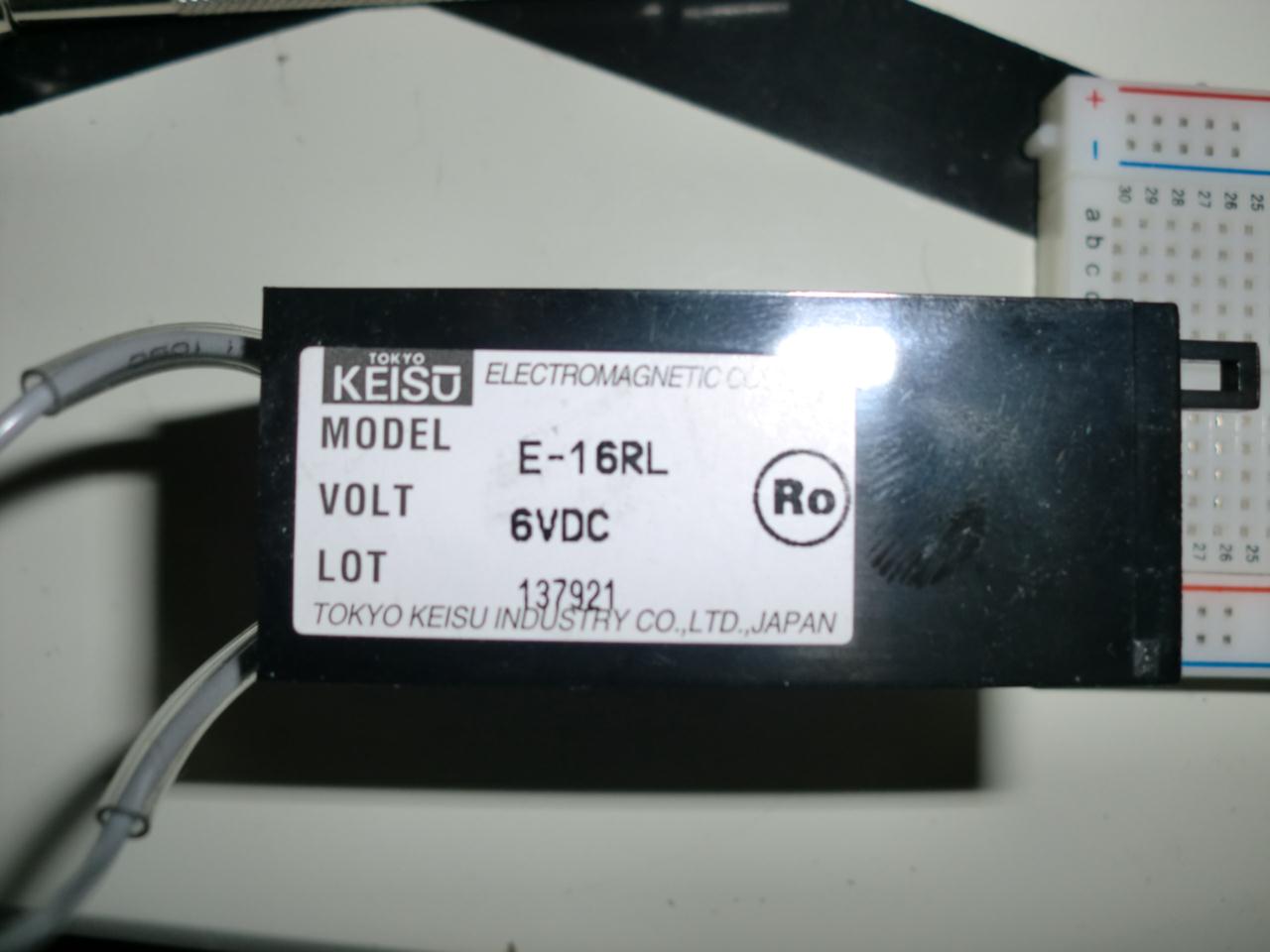

下がカウンタの情報。「DC6Vで使えよ、絶対使えよ」と書いてあるので、手元にあった5Vの電源で実験。可変電圧源？なにそれおいしいの？

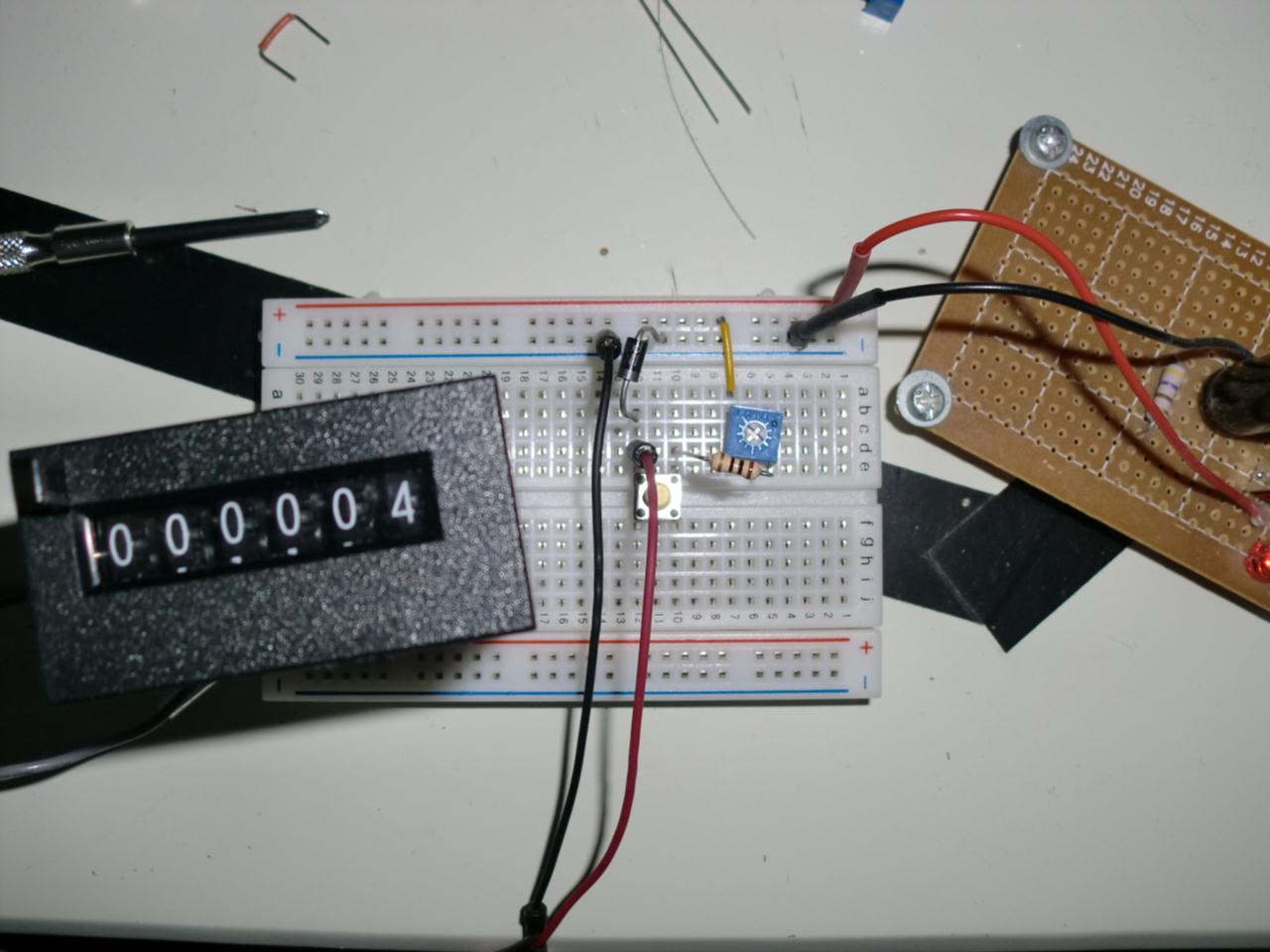

下のブレッドボードで実験。恐らく中にコイルが入ってるので還流ダイオードもぶち込む。抵抗値（というか適当な電流値）が分からないので、10Ω～100Ω間を可変して調べたが、10Ωでしか動かなかった。
テスターでカウンタの抵抗値を測ったら16.7Ωだったので、
必要な電流値≒187mA と判明。
…1815って150mAでぶっ壊れるので、これの制御ってもっと丈夫な（高価な）トランジスタか、1815の最低2個（2倍の余力が欲しいので本当は4個）のパラレルにするしかないね。
追記
やや詳しいデータ発見
http://www.n-takachi.com/product/counter/index.html#c
～あらまし～
1月に学会で福岡に逝ってきました。このとき無駄に福岡の電子ショップ巡りをしたところ、アミューズメント用部品（恐らくスロットかメダルの回転数のチェック用）として電磁カウンタのジャンク品が売っていた。なんか見た目が可愛かったので2つほど買った。1個100円也。
～実験～
下がカウンタの情報。「DC6Vで使えよ、絶対使えよ」と書いてあるので、手元にあった5Vの電源で実験。可変電圧源？なにそれおいしいの？
下のブレッドボードで実験。恐らく中にコイルが入ってるので還流ダイオードもぶち込む。抵抗値（というか適当な電流値）が分からないので、10Ω～100Ω間を可変して調べたが、10Ωでしか動かなかった。
テスターでカウンタの抵抗値を測ったら16.7Ωだったので、
必要な電流値≒187mA と判明。
…1815って150mAでぶっ壊れるので、これの制御ってもっと丈夫な（高価な）トランジスタか、1815の最低2個（2倍の余力が欲しいので本当は4個）のパラレルにするしかないね。
追記
やや詳しいデータ発見
http://www.n-takachi.com/product/counter/index.html#c
