トランジスタアレイのこと

電子工作・プログラミング・インターネット / 2012/05/21 (Mon)

回路の配線をすっきりさせるためにトランジスタアレイを導入しようと思うのだが、いまいちデータシートを見ても分かり辛い（あくまでなかG主観）。

↑こんなん

仕方ないので、NOTのゲート素子をトランジスタに置き換えてLTSpiceでシミュレートした。実際はもっと複雑な回路だけど、とりあえずこんな感じのはず。コレクタ抵抗の位置が本当にここで良いのかちょっと謎（ぁ

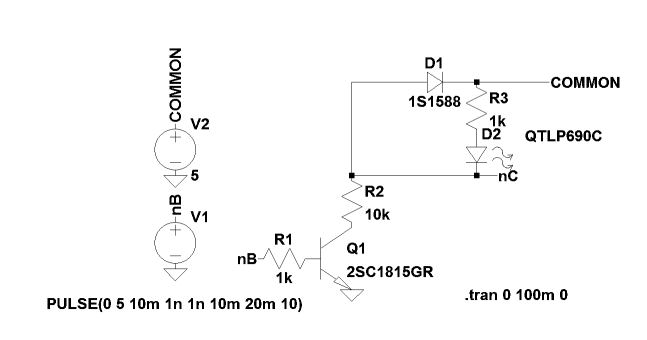

↑回路図

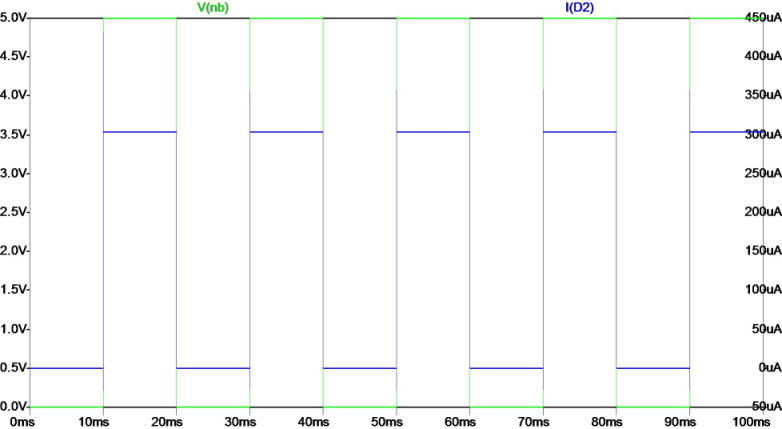

↑入力電圧（矩形波）と出力電流（LEDに流れる電流）

データシート上にあるダイオードは還流ダイオードだそうです；
今回はLEDのドライブを想定しましたが、実際はリレーかモータのドライブにでも使うのが通例なのでしょう。どうりで500mAとか1Aとか流せる素子が多いわけだ；（c1815は150mAで~~萌える~~燃える）
