ゆっくりLSI動作試験

通称ゆっくりLSIこと「ATP3010F4」の動作テストを行いました。
ATP3010F4はシリアル信号を送ってやると、ニコ動でおなじみの「ゆっくり」の声で読み上げてくれるという話題のLSIです。
アクセントや文区切りもできるので、変調回路等を上手に使えばポータブル初音ミク的なものも作れるかもしれません。

メーカー「Arduinoと互換性があるのでLSIを取り換えるだけで使えます（どや」
俺達「だが断る」
…というわけで、USB-シリアル変換モジュールFT232RLとATP3010F4を接続しました（メーカーの意向ガン無視☆）。
Arduinoは確かに便利なのかもしれなけれど、なんでもかんでもArduino頼りは良くないと思うんだ。やっぱりブレッドボードでガチャガチャやるのが醍醐味だし、応用スキルが身に着くと思うのさ。
…というかArduinoは回路図見るだけでも自由度低くて面倒くさそう（ぼそ

実験した情報が全体にとって少しでも有益ならば公開するのが信条ですので、マニュアル的な使い方ですが公開しておきます。

遥かなる時空の中で2をやってみた

以前、はるとき1をやって友雅がイケメンすぎて生きていくのが辛かったので2もやってみた。
まず一言。
なんでプレステ2のゲームなのにフルボイスじゃないの？
あの程度のテキスト量なら容量十分あるよね・・・きっと？
本当はプレステで発売予定だったのかな？

以下ネタばれと感想

LM339をLtspiceにぶちこんだ

秋月で100円/4個で販売しているLM339をシミュレーションに使いたかったので実行した。
LM339：　http://akizukidenshi.com/catalog/g/gI-00985

1.web上からLM339 LTspiceとかで検索をかけるとなにかしらモデルの情報が出てくるのでコピーして「LM339.lib」ファイルを作る。

2.LM339のコンパチ品のLT1017がLTspiceにはデフォで入っているので「LT1017.asy」をコピーし、「LM339.asy」とする。

3.「LM339.asy」を開き、中の記述を「LM339.lib」に合わせる。詳しくは以前の記事の参考資料を参考にしてください；

んで。とりあえずそれらしいモデルが完成したので動かしてみた。
注意：一般に基準電圧はV+に印加する模様。実際そうしないと回路によっては誤動作するようです。　2012.5.27.11:00

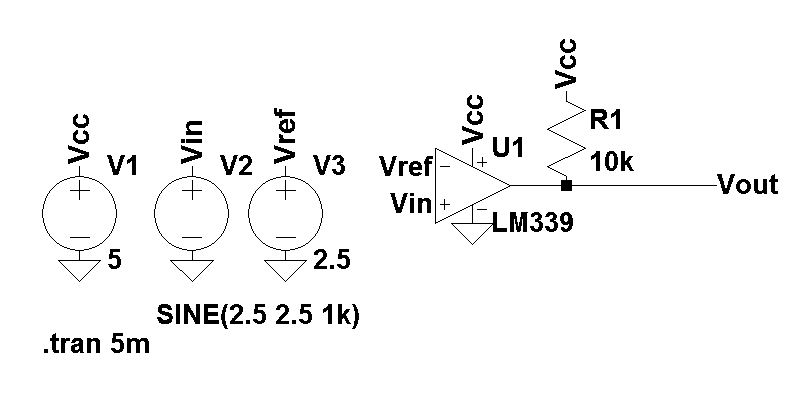

↑回路図

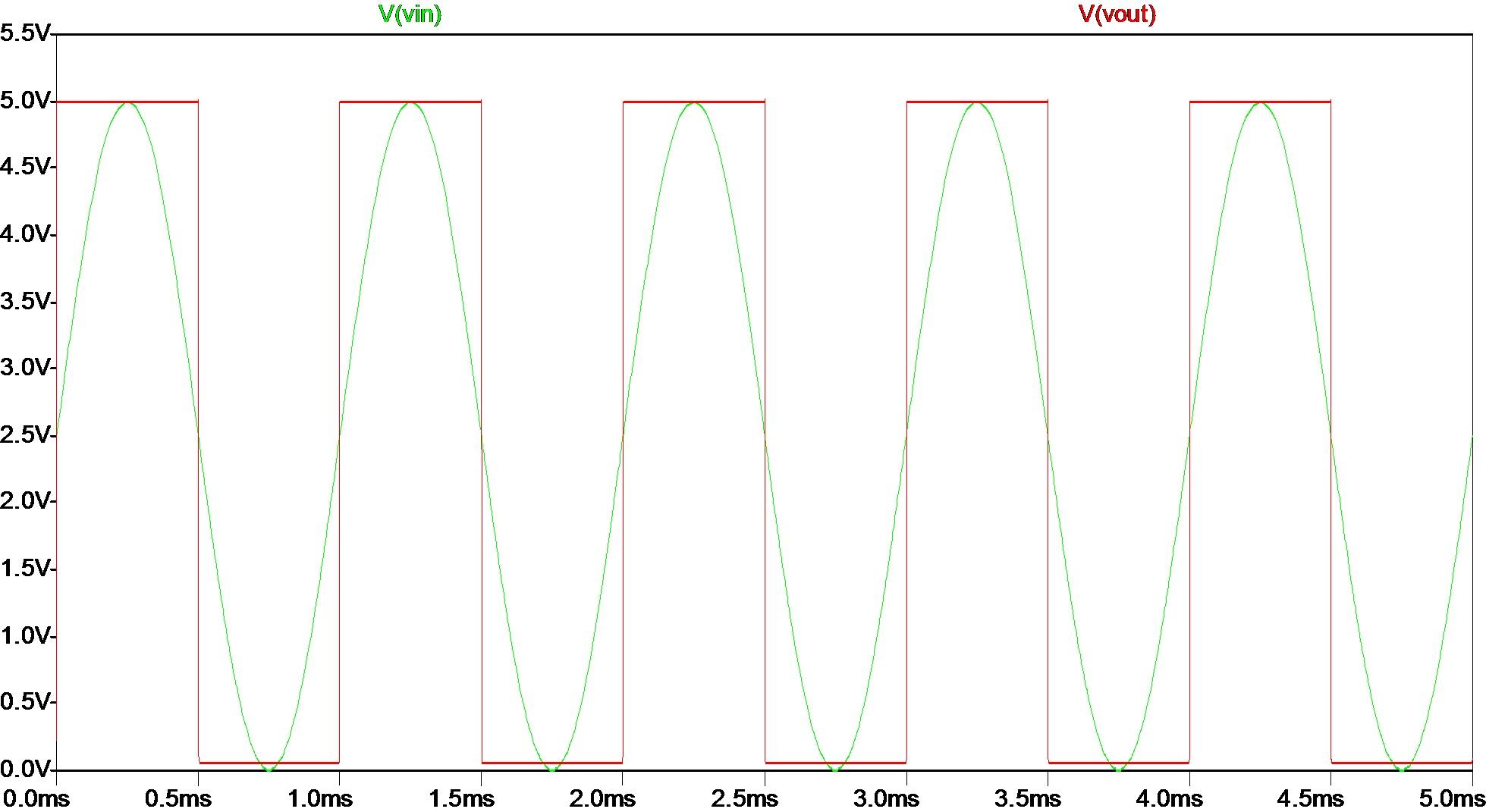

↑入出力波形

ちゃんと基準電圧でスイッチしてるね。

AMワイヤレストランスミッタを作ってみた

～あらまし～
・友人と無線技術で遠距離(恐らく～5mくらいを想定していると思う)にあるモータをON/OFFする装置を検討中。
・MHz帯で確実に発振させる手段を手に入れたので、AMラジオの伝送技術をそのまま流用できそう。(c1815が逝ける周波数がmax80MHzなのでFM帯はあまり考えたくない；)
・電波が受信機に伝わっているか否かを音で判断できればデバッグが容易になる。
↓
AMトランスミッタが便利なんじゃないか？

11.776MHz発振器動作テスト

～あらまし～
アンテナの専門家の人と電波でモータをON/OFF制御しようと計画中。
発振器としてLMC555の100kHz/D50%を選択しようとしていたが、kHz帯のアンテナは技術的に大変らしい（詳しくは知らん）
あ、こんなところに大掃除の時出てきたMHz帯のクリスタル発振器がｗｗｗ

～制作～
なんの工夫もなく、クリスタルに電源繋いだだけ。実物はポータブルにしたいので2.4or3V→5Vの昇圧回路を仕込みたい。

～実験～

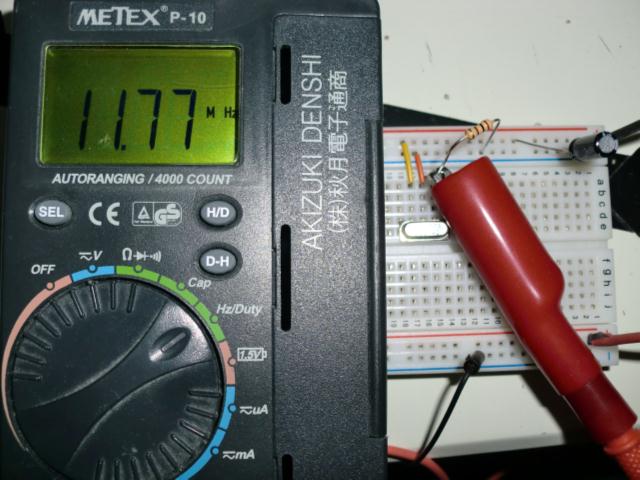

電圧を印加したら11.77Mhzの発振が得られた、家の環境では正確な振幅が測れないけれどカタログスペックでL:0～0.5V / H 4.5～5.0V(VDD=5)の模様。


～まとめ～
これでアンテナ100倍くらい短くなるまいかね？＞N研の人々

～参考～
３本足クリスタルオシレータ　１１．７７６ＭＨｚ（５個入）
http://akizukidenshi.com/catalog/g/gP-00988/
